Ремонт Dallas DS1287(A)
|
|

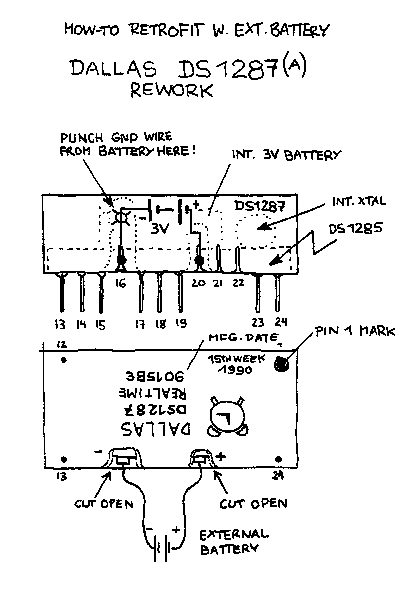

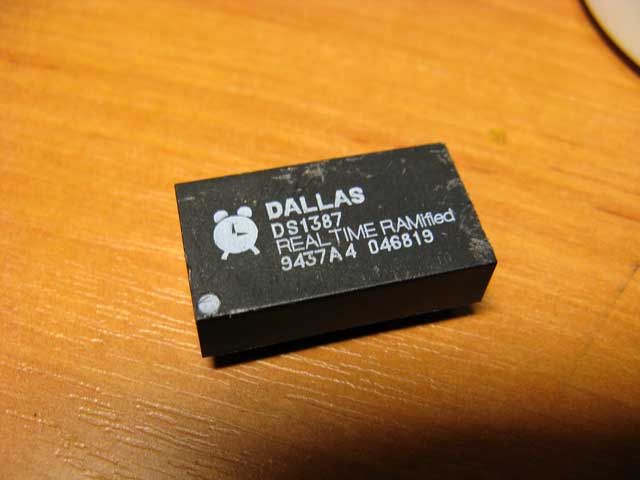

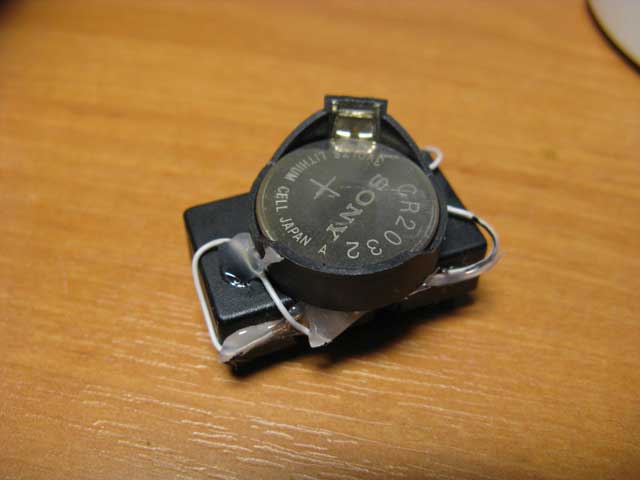

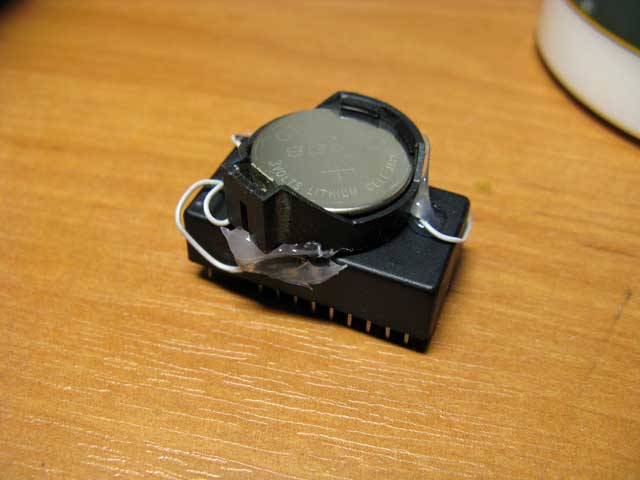

На многих старых компьютерах вы можете столкнуться с такой проблемой, что будет невозможно сохранить параметры настроек БИОСа. Это всё из-за севшей батарейки, которая должна держать эти параметры в энергонезависимой памяти. Но когда вы разберёте компьютер, то ни батарейки, ни аккумулятора там может не оказаться. Если это так, тогда поищите микросхему Dallas DS1287,она может называться и по другому, если будет от другой фирмы производителя. Вы сможете её отличить от других микросхем по форме. Она имеет форму параллелепипеда и намного выше других микросхем. Выглядит она приблизительно так  Эта микросхема содержит в себе батарейку, кварц и другую электронику. Севшая батарейка находится у неё внутри. Ремонтируется такая микросхема путём насаживания сверху ещё одной новой батарейки. Всё делается по этой схеме:  Нам нужно подсоединить новую батарейку к контактам старой, но самая большая проблема в том, что контакты встроенной батарейки не выходят наружу, поэтому нам придётся добираться к ним. Я использую нож и скальпель, чтобы расколупать пластмассу сбоку. Как видно из схемы выше, нам нужно добраться к 16-му и 20-му контактам микросхемы. К 16-му подсоединяем "-", а к 20-му контакту "+" от новой батарейки. Батарейку можно разместить сверху на микросхеме, использую "кроватку", отпаянную с нерабочих материнских плат. Первый контакт на микросхеме Даллас обозначен точкой на корпусе. Когда припаяем батарейку, всё выглядит так:   Всё! Теперь устанавливаем микросхему Даллас назад в материнскую плату - и всё работает. |
