ЕС-1841

Компьютеры серии ЕС-184х производили в Минске (Белоруссия) начиная с 1986-го года. Данный компьютер является полностью программно совместимым клоном компьютера IBM XT, а вот физически все шины и разъёмы у них не совместимы. Компьютер собран на аналоге 8086 процессора Intel - процессоре КР1810ВМ86, частота 4,77 МГц. Объём оперативной памяти компьютера - 640 килобайт, объём жёсткого диска - 20 мегабайт, также присутствуют два дисковода 5,25 дюйма по 360 килобайт каждый, монитор монохромный "Электроника", видеокарта типа CGA. Компьютер конструктивно состоит из двух блоков, это основной блок и блок с дисководами и жёстким диском. Каждый блок отдельно оснащён своим блоком питания, но в общем компьютер потребляет не более 250 ватт электроэнергии.

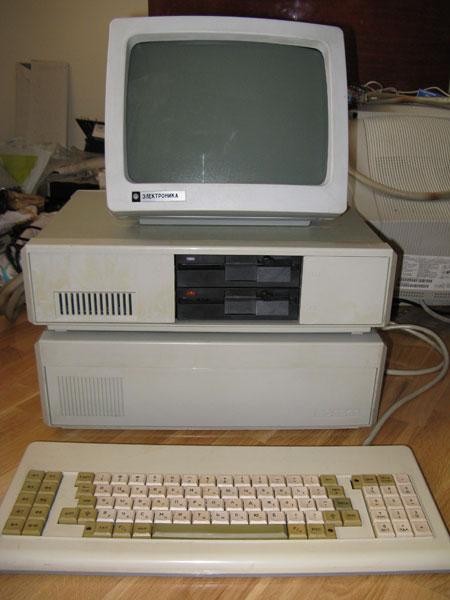

Внешний вид:





Клавиатура похожа на XT-клавиатуру, но тут присутствуют клавиши прямого переключения ввода символов латиницы и кириллицы, т.е. для переключения раскладки клавиатуры не нужно сторонних программ. :)



Шнуры, которыми блок с дисководами и жёстким диском соединялся с основным блоком, сами шнуры толщиной как указательный палец, тяжело сгибаются, а разъёмы для подключения к основному блоку все одинаковые по размеру, это вам не IBM-совместимые компьютеры, где все разъёмы разные по форме, чтобы не перепутать ничего, а тут всё одинаковое, поэтому легко всунуть что-то не туда. Для правильного выбора разъёмов на всех штекерах присутствуют надписи, однако, я думаю, это не надёжно, поскольку надписи могут стереться, и тогда могут возникнуть проблемы. :)

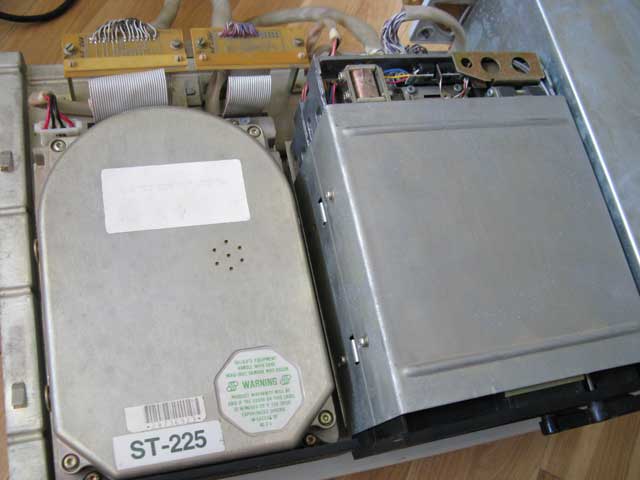

Внутренний вид блока с винчестером и дисководами. Видно, что в советском компьютере используется американский жёсткий диск фирмы Seagate. До наших дней дожило много жёстких дисков данной модели, говорят, благодаря малой плотности записи и высокому качеству самого винчестера. Данный винчестер имеет объём памяти всего 20 мегабайт, а внутри это реализовано на 2-х пластинах, т.е. имеем 4 стороны с магнитным слоем, выходит, если 20 мегабайт разделить на 4 стороны, то имеем по 5 мегабайт информации на одной стороне пластины. Если принять во внимание ещё то, что размер винчестера не 3,5 дюйма (как современные), а 5,25, то можно себе представить, какая маленькая плотность записи, можно сказать, что данные в виде нулей и единиц можно буквально вручную считать с диска используя лупу. :)

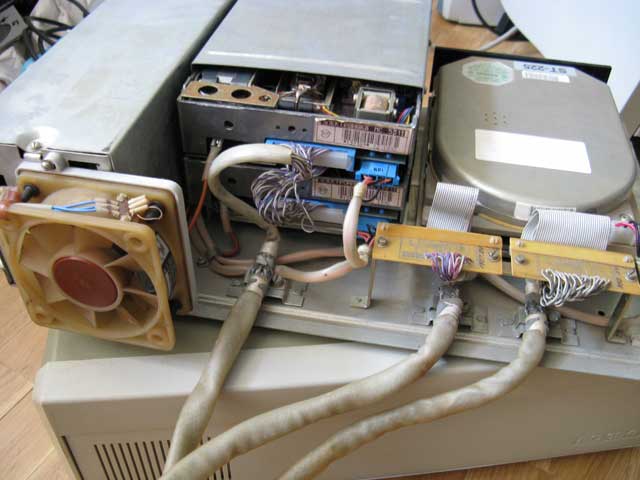

Вид сзади. Тут можно заметить, что к жёсткому диску и флоппи-дисководам отдельно подходит заземление, а шнуры, которыми передавались данные, экранированные, вот это надёжность!

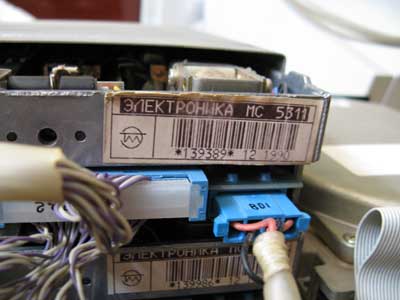

Флоппи-дисководы "Электроника":

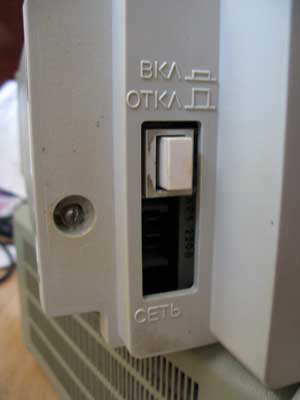

Задние крышки в обоих блоках прикручиваются обычными шурупами, это очень неудобно, поскольку крышка корпуса всё время пружинит, шуруп не может попасть в дырки, всё время соскакивает с отвёртки, кто когда-нибудь разбирал компьютеры ЕС, или вообще любые советские компьютеры, меня поймёт, над дизайном и удобством ещё много нужно было работать. Единственный плюс в том, что если где-то что-то сломалось, то легко отремонтировать, это относится ко всему, от механики до электроники. :) А что касается удобства, то тут также видно, что кнопка включения находится сзади сбоку (обоих блоков). Это также не удобно, при включении тянуть руку на заднюю часть компьютера и искать наугад там кнопку, а если "повезёт", то палец можно засунуть прямо в место подвода питания. :)



Монитор "Электроника" в разобранном состоянии. Тут мне понравилась одна "штука" - монитор разбирается откручиванием всего одного единственного шурупа! Как на меня, это очень удобно, куда там Samsung'ам. :) Кроме того, монитор сам очень маленький и лёгкий, чего не скажешь про другие части компьютера. :)



А тут у нас основной блок, где размещён процессор, оперативная память и контроллеры. Вся электроника размещается на платах, которые вставляются в стойки. Размещение всех плат не является уникальным, т.е. любую плату можно вставить в разные разъёмы. Фото основного блока с вставленными всеми платами:

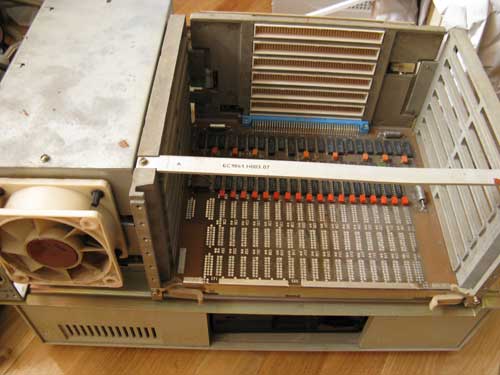

А теперь платы вынуты, присутствует только одна, с самого низа компьютера:



Сами платы по виду приблизительно как плата на следующей фотографии. Это оперативная память объёмом в 640 килобайт.

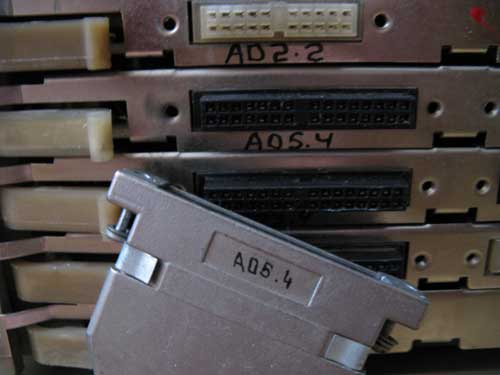

Как я уже говорил выше, много штекеров для подключения периферии к компьютеру, одинаковые по размеру и форме. Поэтому на всех разъёмах сзади плат нанесены разные номера, и на штекерах устройств нанесены номера, совпадающие с номерами на разъёмах! Таким образом можно подключить всё куда нужно.

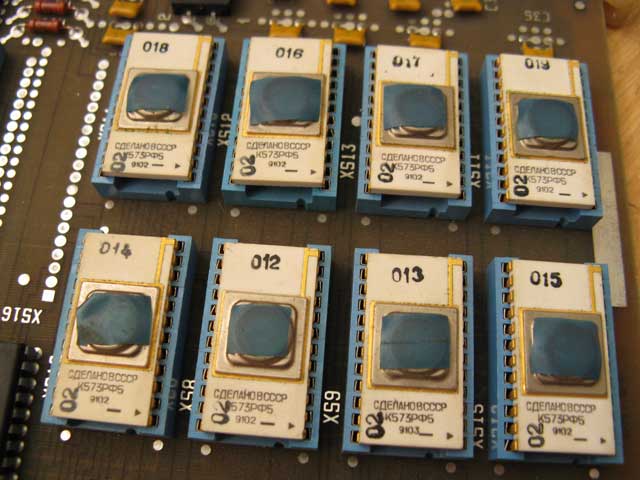

На следующей фотографии мы видим микросхемы БИОСа компьютера. Их аж 8 штук, даёт о себе знать маленький объём памяти микросхем. В них хранится сама программа БИОС, которая запускает компьютер после его физического включения. На заграничных компьютерах того времени было по две микросхемы для хранения БИОСа, очевидно, что они имели больший объём памяти, в советском союзе же изготовлять микросхемы с большим объёмом было тяжело, пригодных к использованию выходило очень мало, и из-за этого рабочие были очень дорогие, поэтому использовали больше микросхем, но меньших по объёму. На данных микросхемах мы видим, что центральная часть заклеена изоляцией, это сделано для того, чтобы с микросхемы под действием обычного света не стёрлась программа "БИОС". Ведь эти микросхемы представляют собой память, которую можно стереть ультрафиолетовым излучением. Данный тип памяти широко использовался до изобретения флэш-памяти, которую можно стирать электрически.

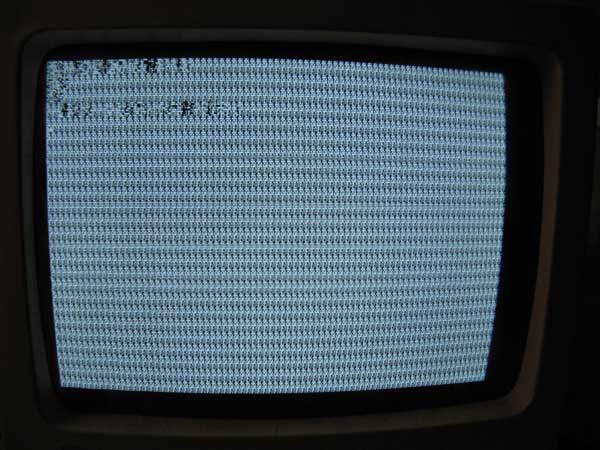

Однако с самого начала, когда компьютер попал ко мне, он был неработоспособным, если его включить, то на экране можно было увидеть такое:



Два месяца я пытался отремонтировать компьютер, пропаял много подозрительных контактов, почистил разные контакты плат и микросхем от возможного окисления, но это ничего не дало, пока на форуме "Полигона призраков" мне не помогли. Форумчане определили подозрительные микросхемы, первая среди подозрительных - микросхема КР537РУ10. Она представляет собой микросхему памяти, в которую при включении компьютера копируется вид всех символов из основного БИОСа, а так как "вид" символов в компьютере был испорчен, то решено было заменить эту микросхему в первую очередь. Приблизительно через две недели мне удалось случайно найти микросхему 92-го года выпуска в продаже! Она была куплена за 3 гривны. Через 2 дня я её перепаял:



Вечером я перепаял микросхему, и попробовал запустить компьютер с отремонтированной видеокартой, и, к моему большому счастью, всё заработало! Компьютер чётко показывал все надписи:

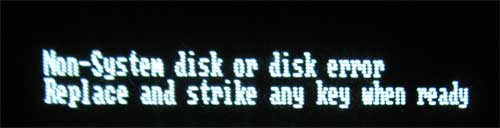

Эти коды ошибок, что отобразились на мониторе, означают, что не подключен флоппи-дисковод и винчестер, после подключения блока с винчестером и дисководами мне уже вывелась надпись из загрузочной области жёсткого диска:



Видимо, сама операционная система "слетела" за годы простоя компьютера, скорее всего, размагнитились некоторые области жёсткого диска, но ничего, после переразбивки и форматирования всё должно быть в порядке.
...
В данные момент компьютер успешно работает под системой MS-DOS 6.22.
