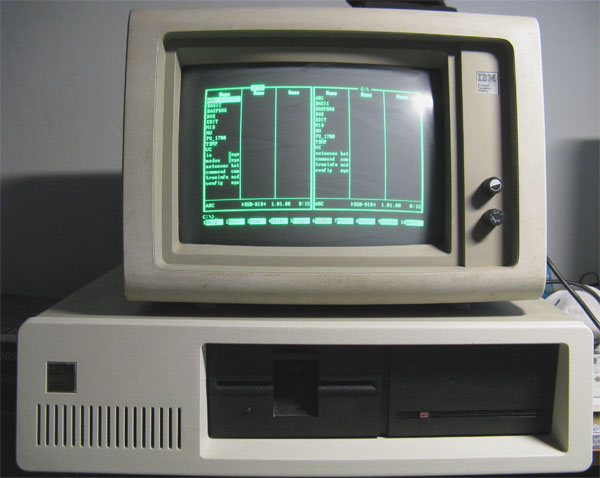

ІВМ ХТ (модель 5160)
|
|

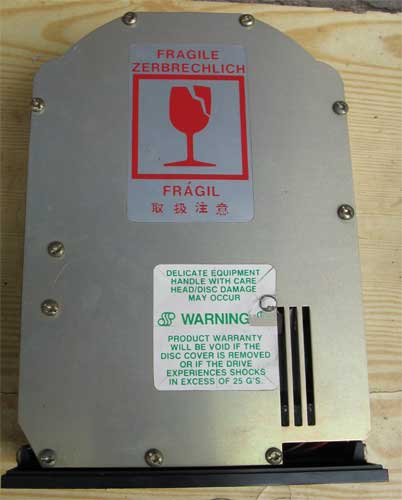

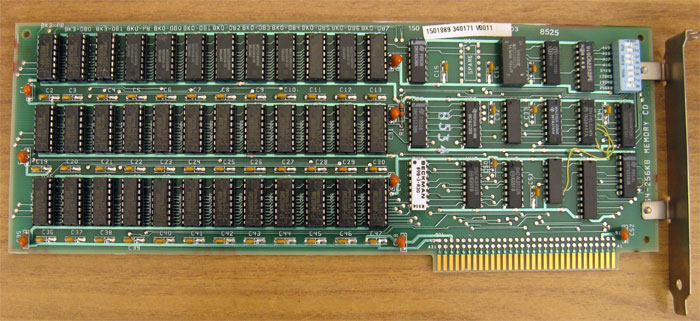

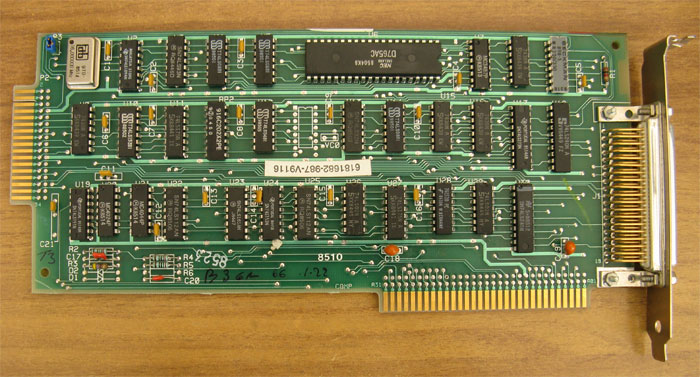

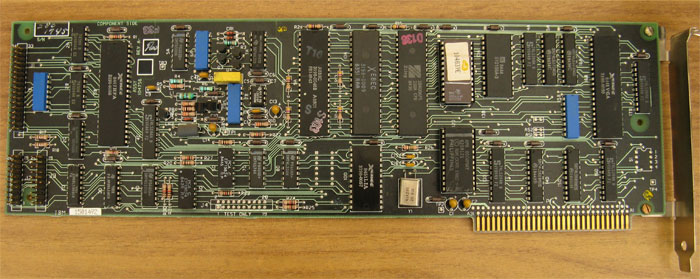

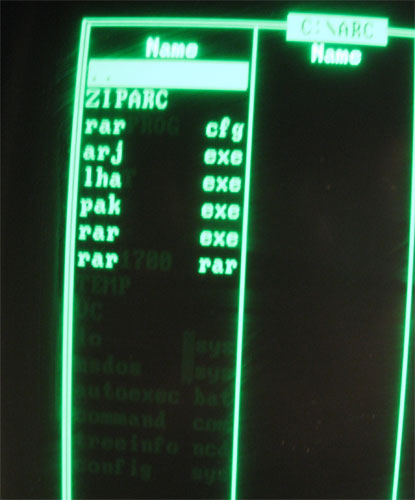

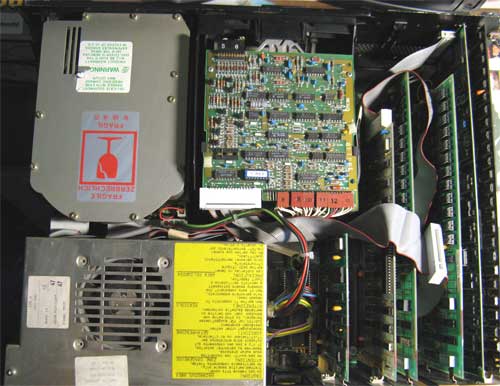

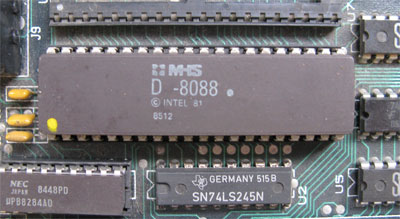

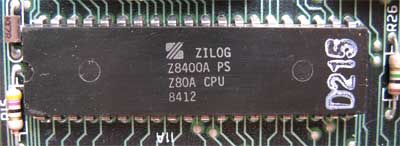

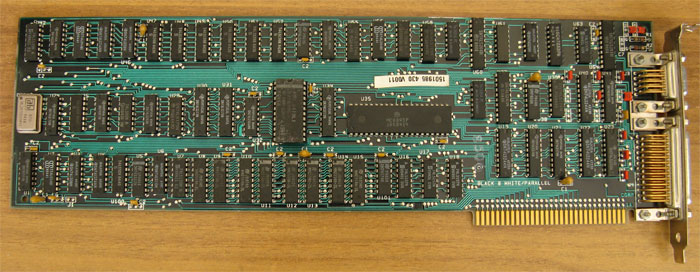

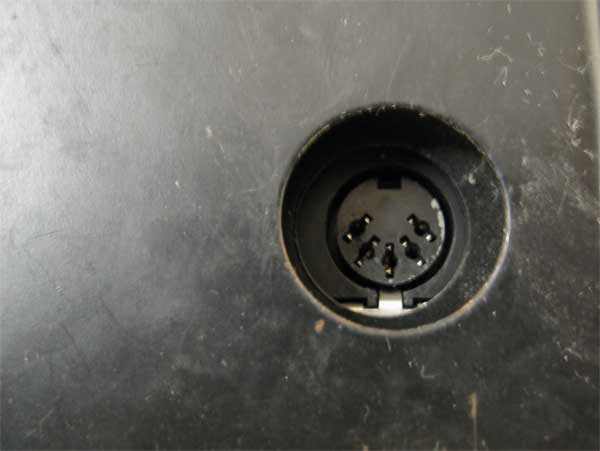

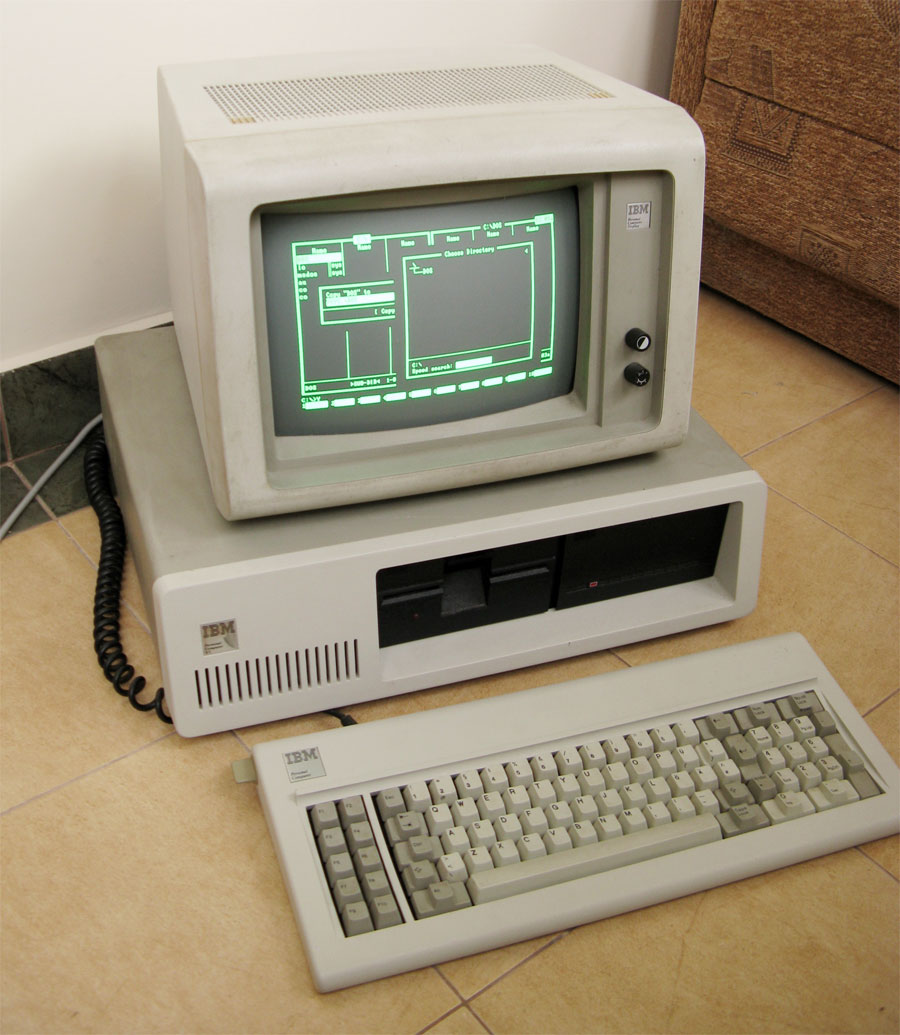

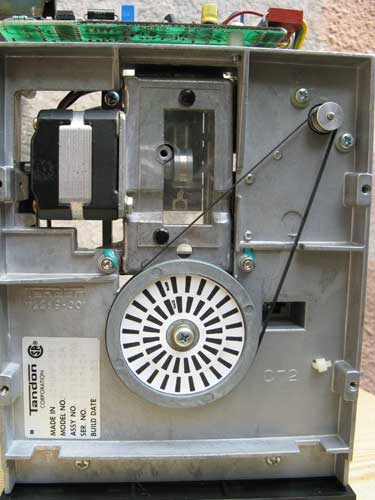

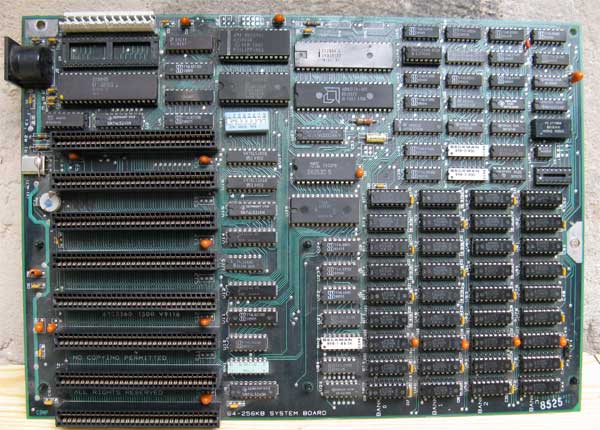

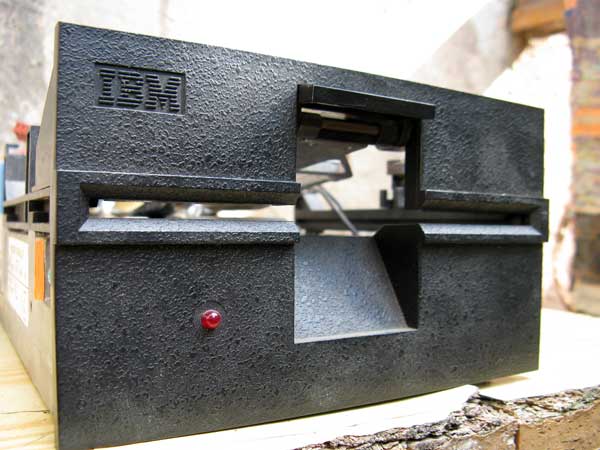

Этот компьютер является результатом дальнейшего развития модели 5150. Он называется IBM PC XT, приставка ХТ в названии значит "extended technology" - расширенная технология. И это не просто так. Сам компьютер очень похож на своего предка модели 5150, но здесь уже больше оперативной памяти, 640 килобайт вместо 256. Дисковод только один, вместо другого винчестер на 10 или 20 мегабайт. Также сзади убран разъем для подключения магнитофона и вся электроника с этим связанная. Также блок питания более мощный.   материнская плата:  Процессор:  Дополнительная оперативная память. Кроме памяти на плате в компьютере присутствуют ещё две платы на шине ISA с оперативной памятью. Всего вместе оперативной памяти 512 килобайт.  Монохромная видеокарта MDA:  Отдельно хочется сказать про ужасный монитор. Когда заходишь в каталоги, на экране видно предыдущее содержание каталогов, которое исчезает очень медленно. И вообще, после выключения компьютера на экране ещё с минуту видно надписи! Монитор очень "медленный"!  А это MFM-контроллер винчестера. Поддерживает только два типа винчестеров на 10 и 20 мегабайт:  На контроллере есть свой процессор Z80, который лишь немного уступает по возможностям главному процессору 8088  Контроллер флоппи-дисковода тоже отдельная плата:  А это Контроллер СОМ-порта:  Винчестер объёмом в 10 мегабайт. Seagate. По площади как обычный CD-ROM, а в высоту как два CD-ROM'а!  Флоппи-дисковод двойной высоты! Такому дисководу пальцы в щель не суй. :)  Вращение дискеты реализовано через пасик! А не напрямую.  Всё в сборе:  Этикетка:  Сзади только разъем для клавиатуры:  |
