жёсткие диски (винчестеры)
|
|

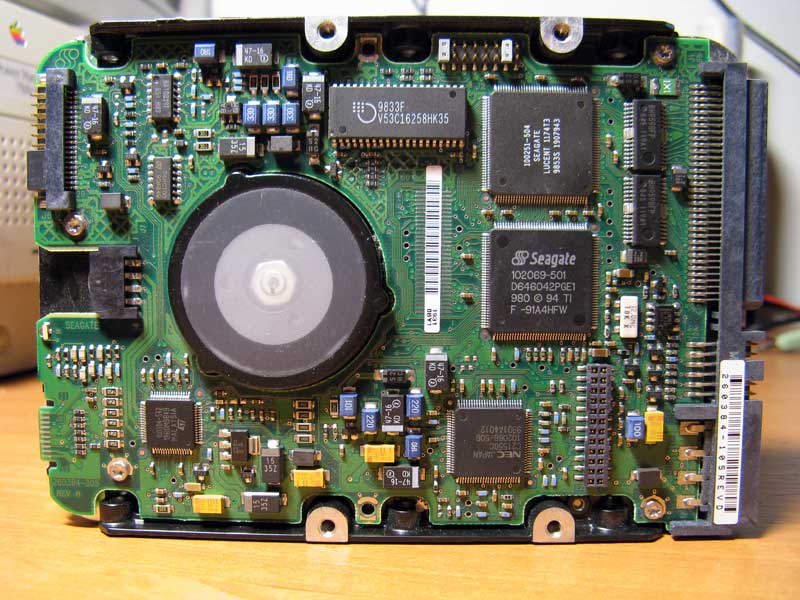

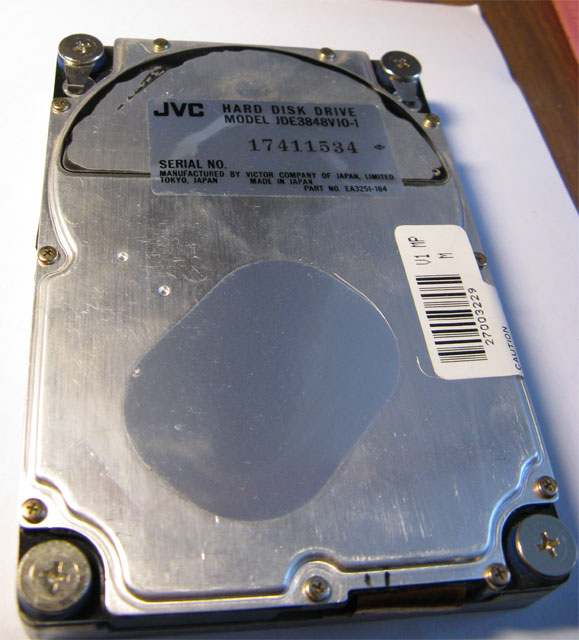

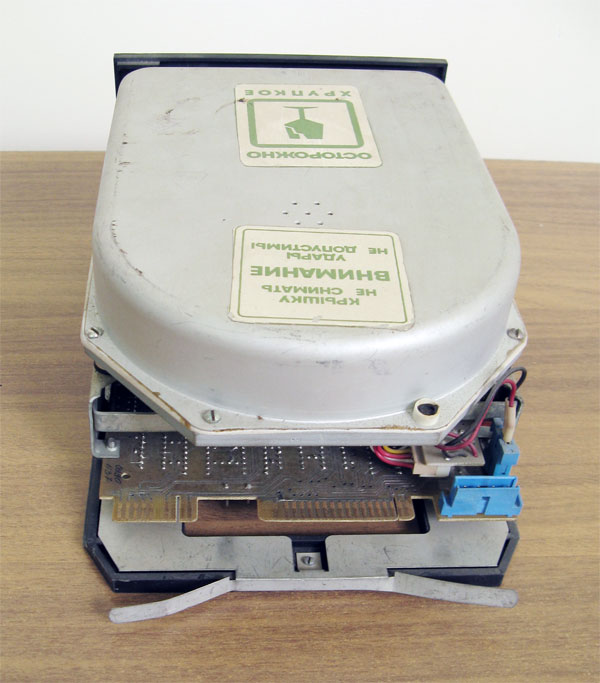

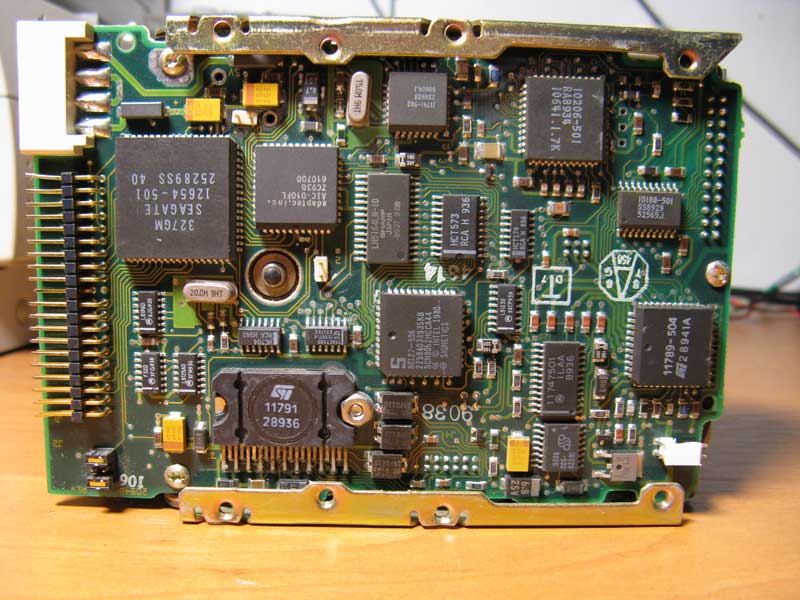

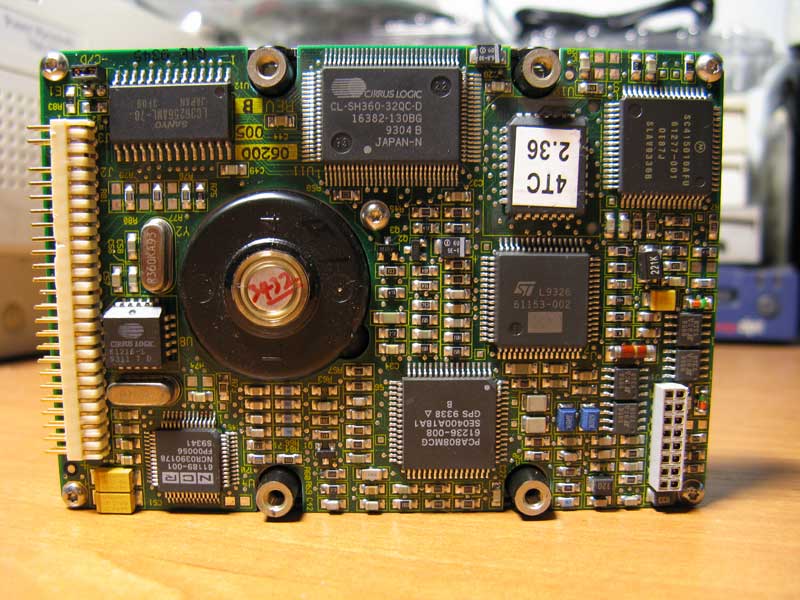

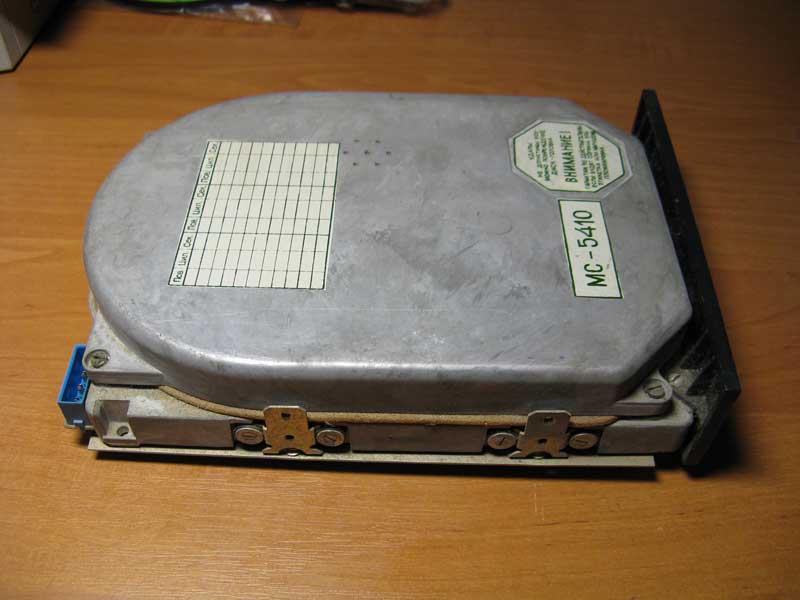

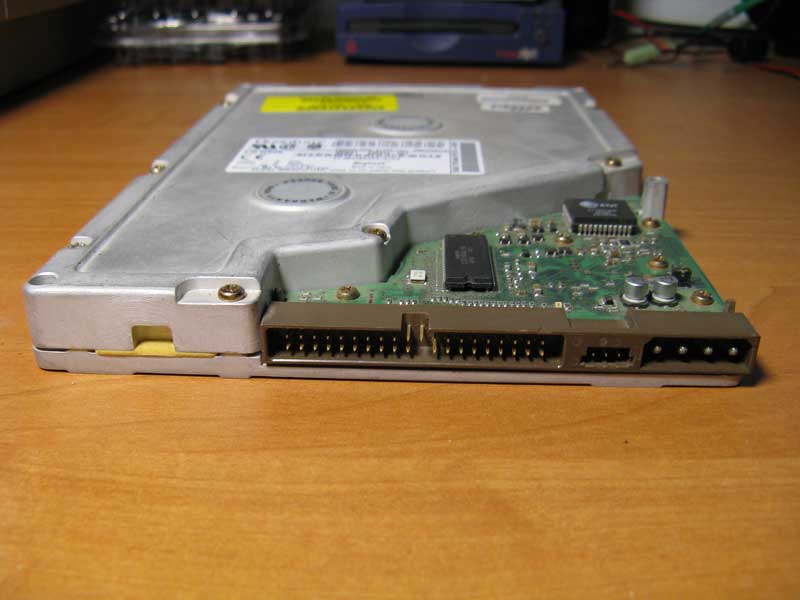

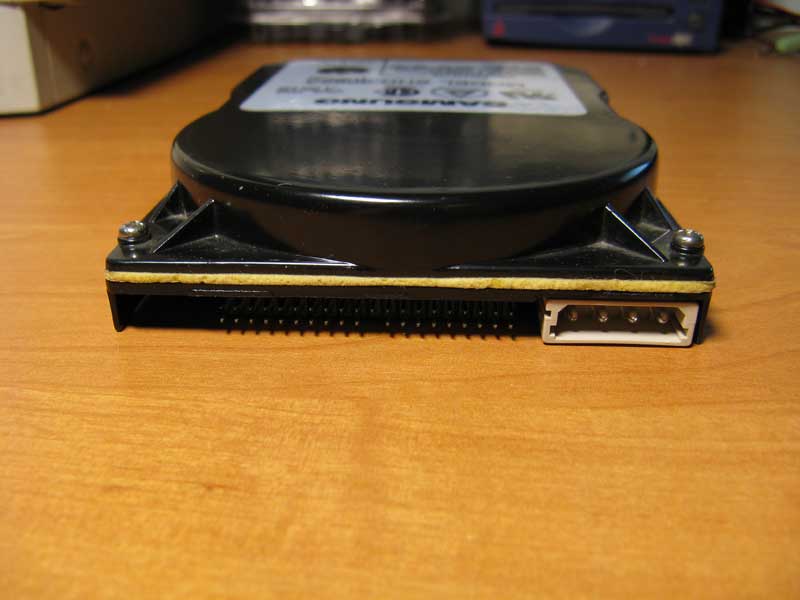

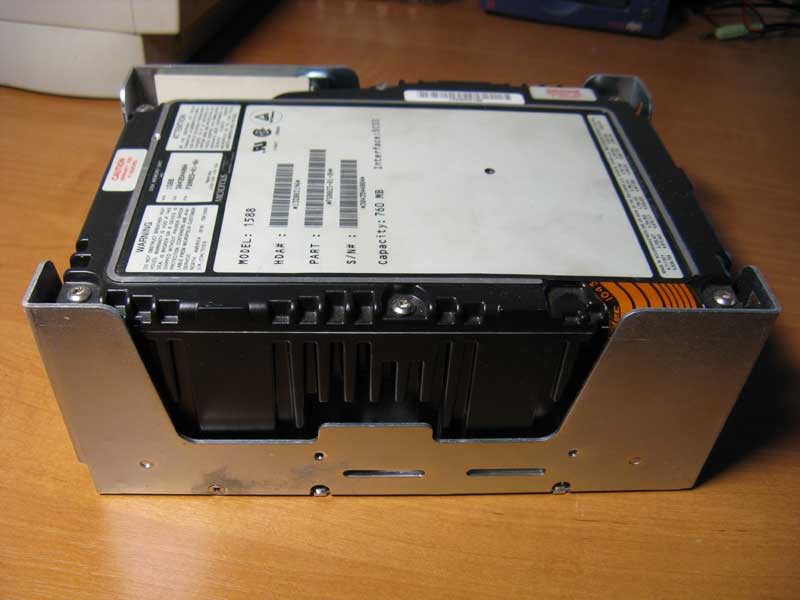

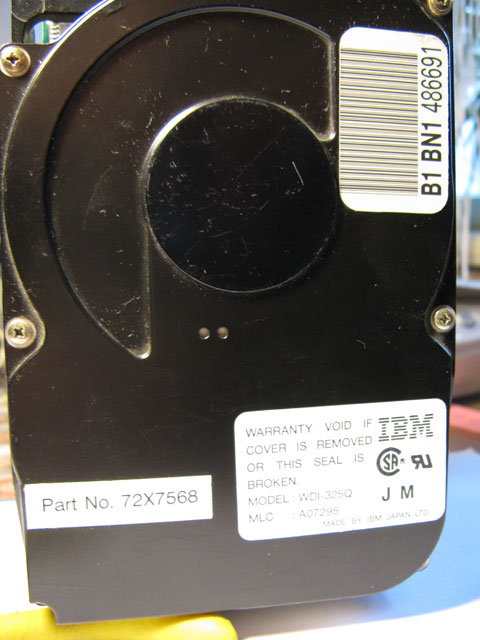

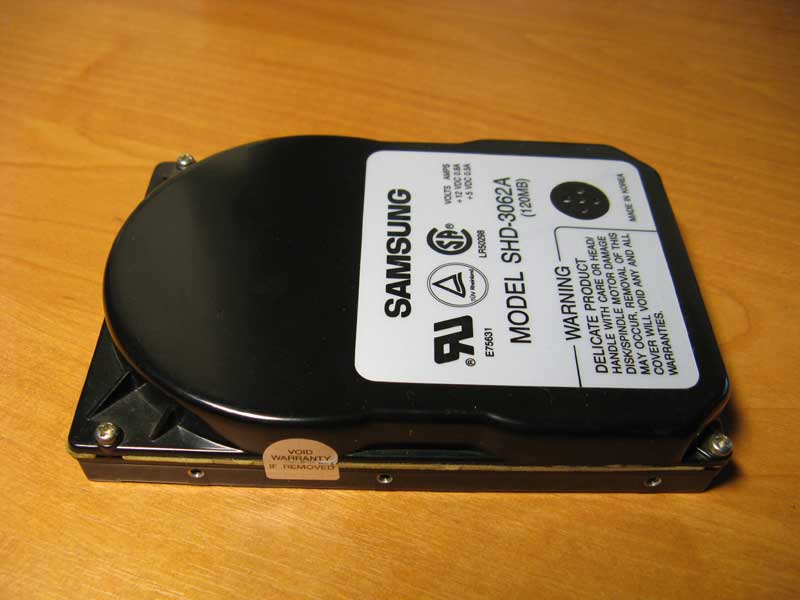

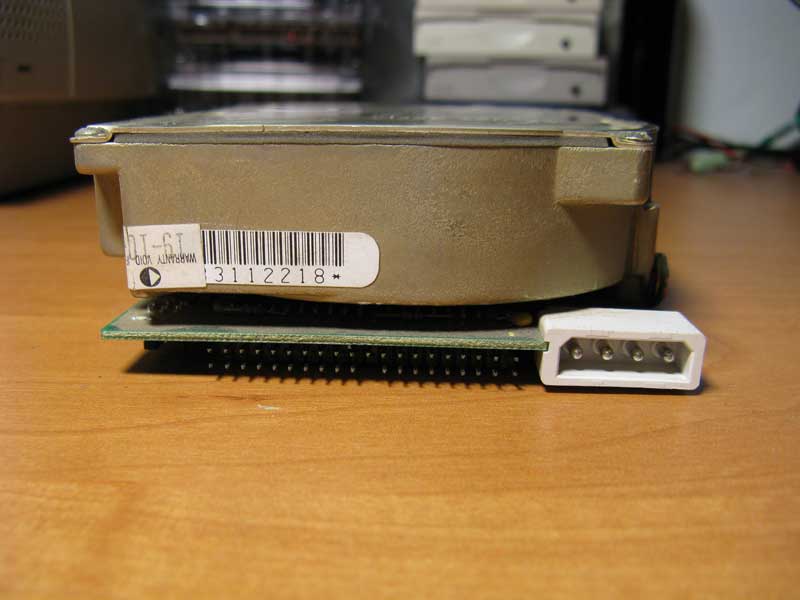

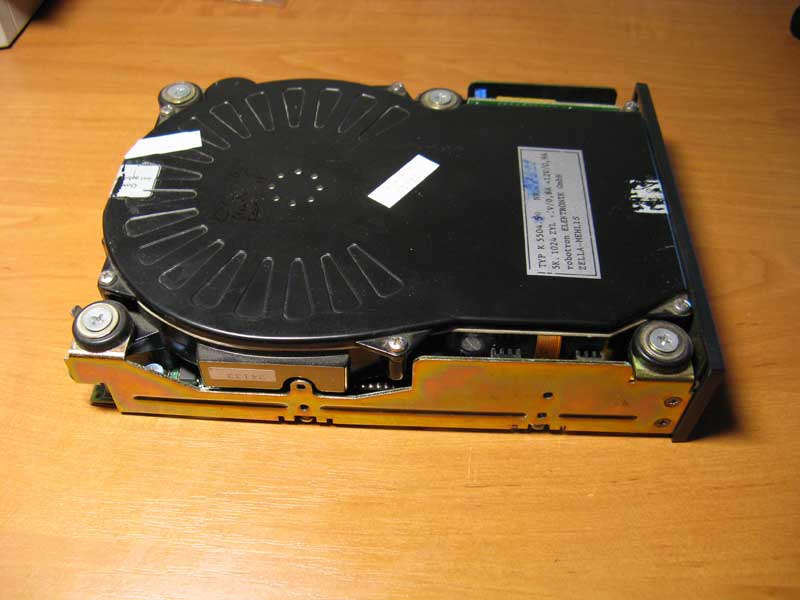

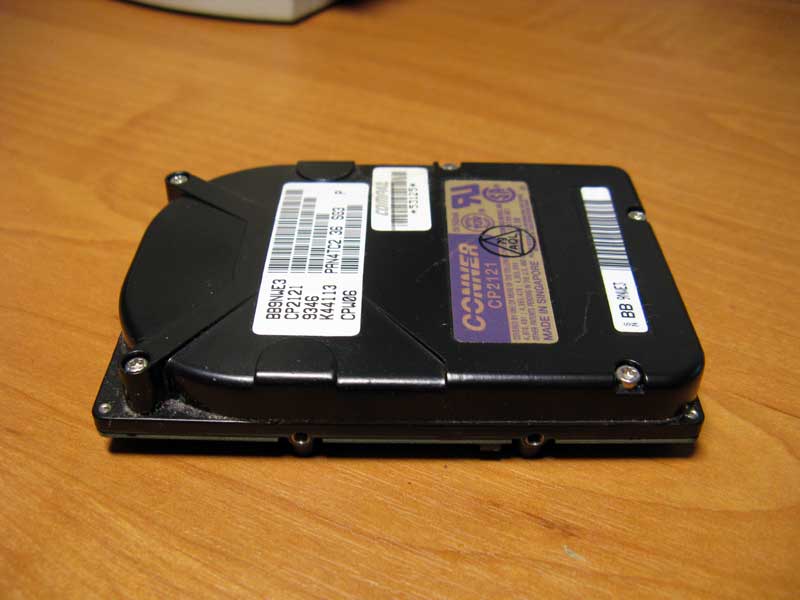

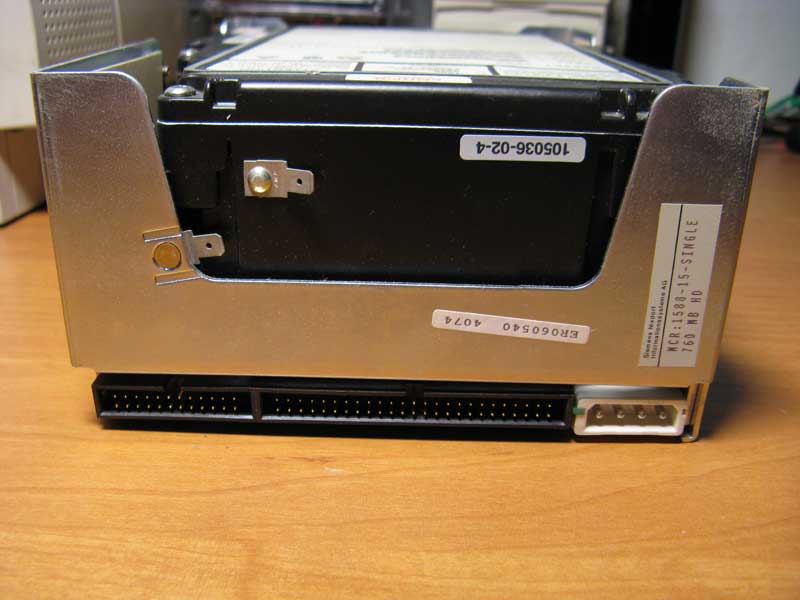

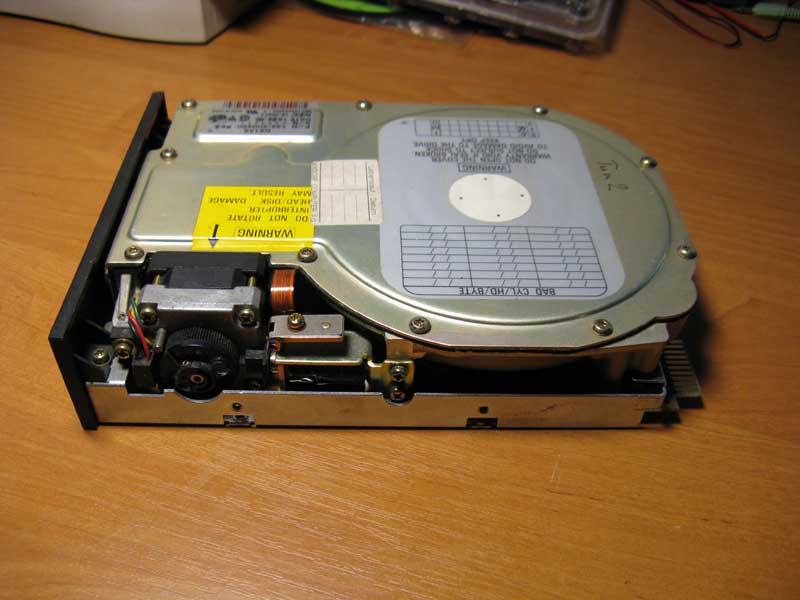

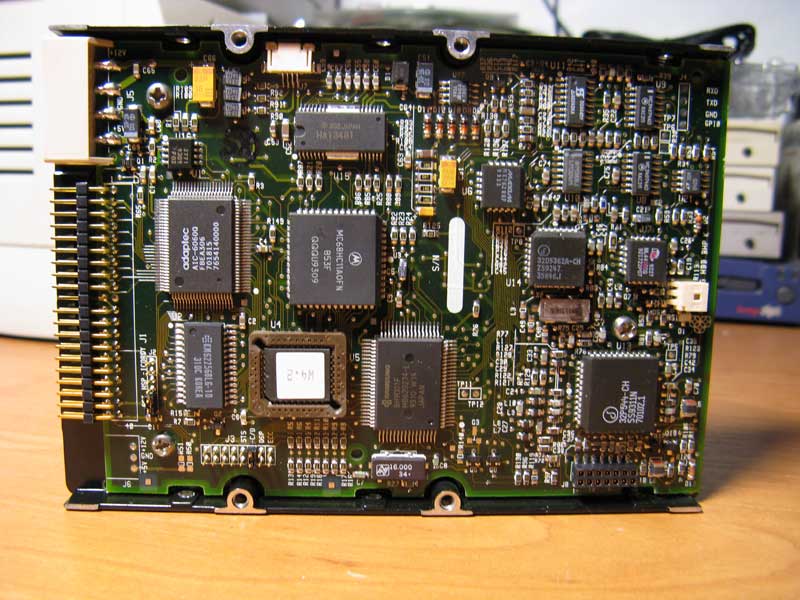

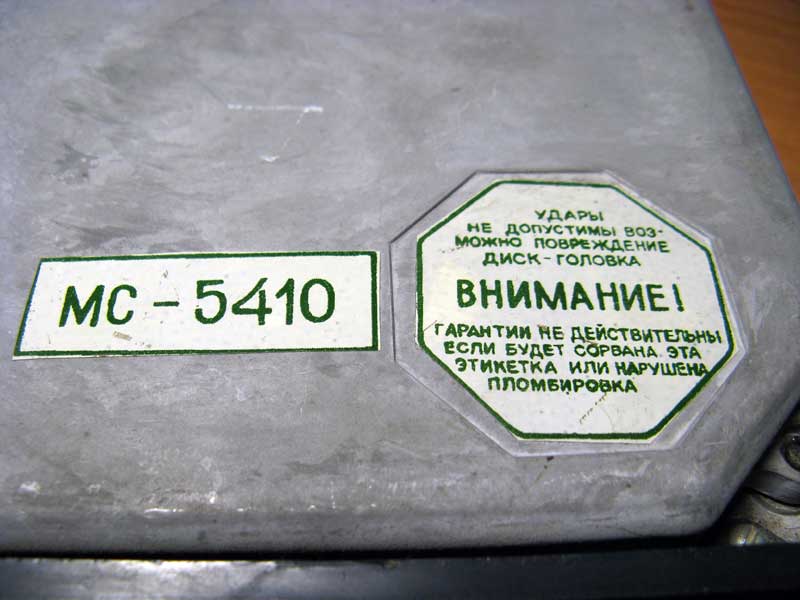

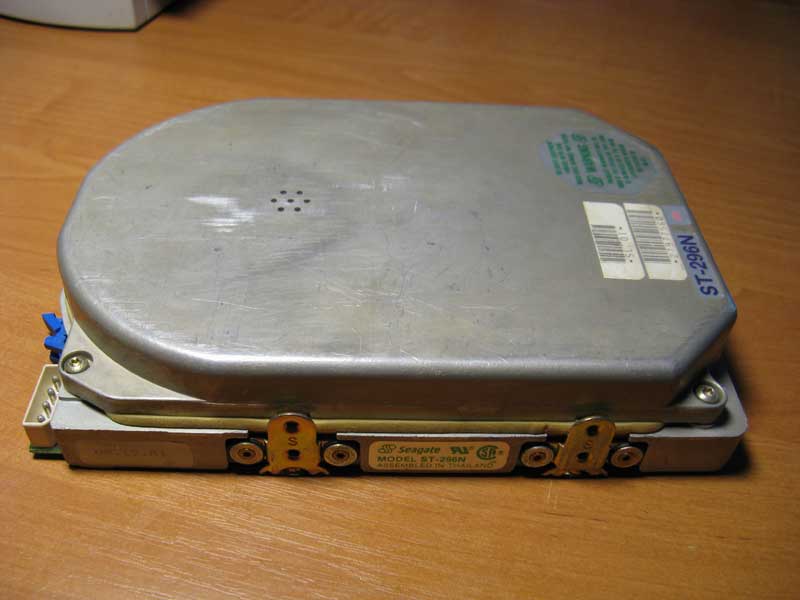

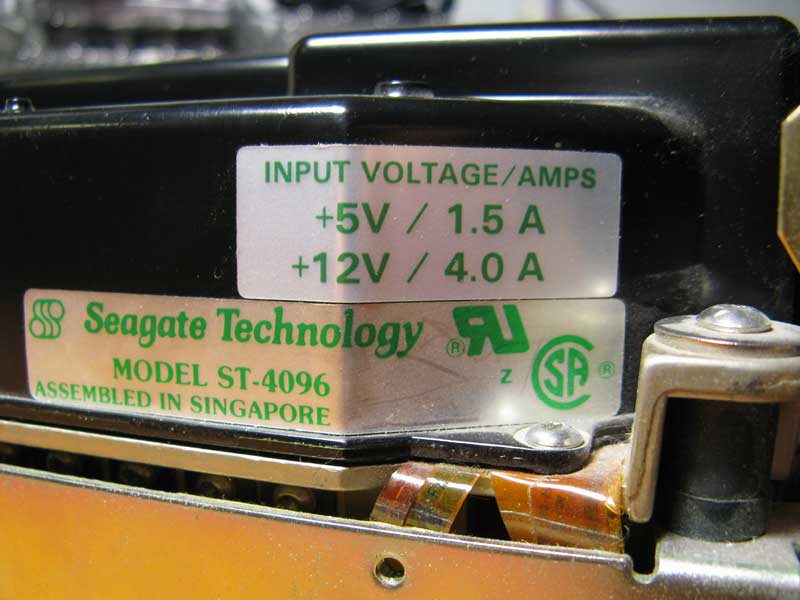

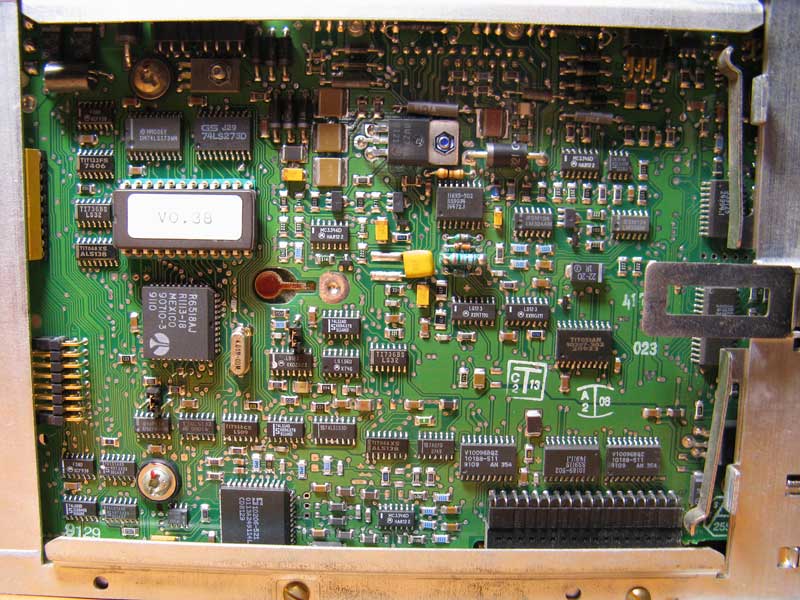

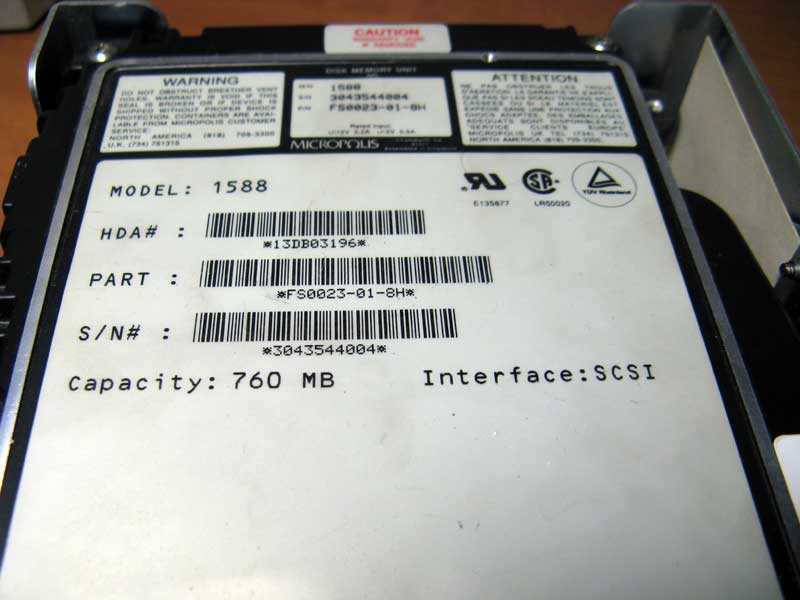

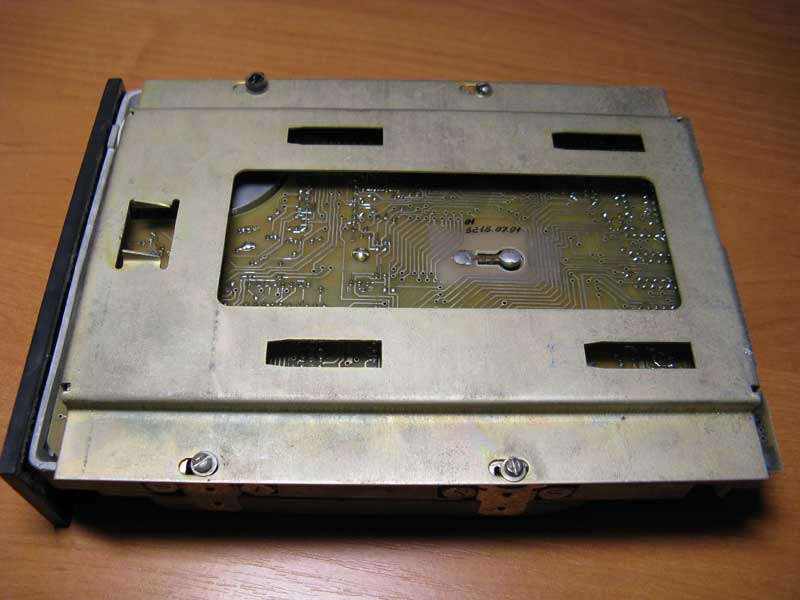

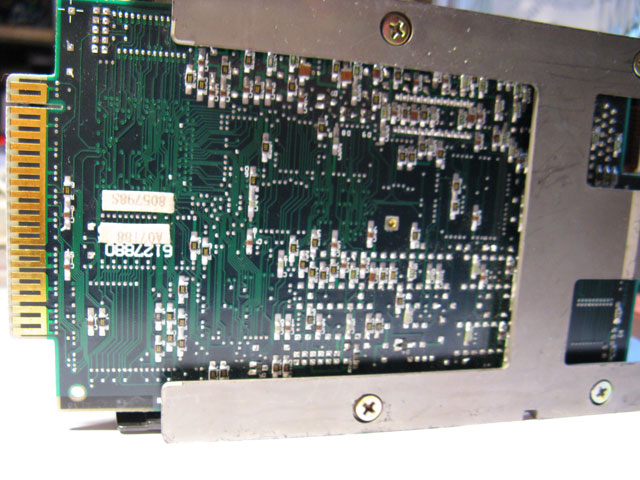

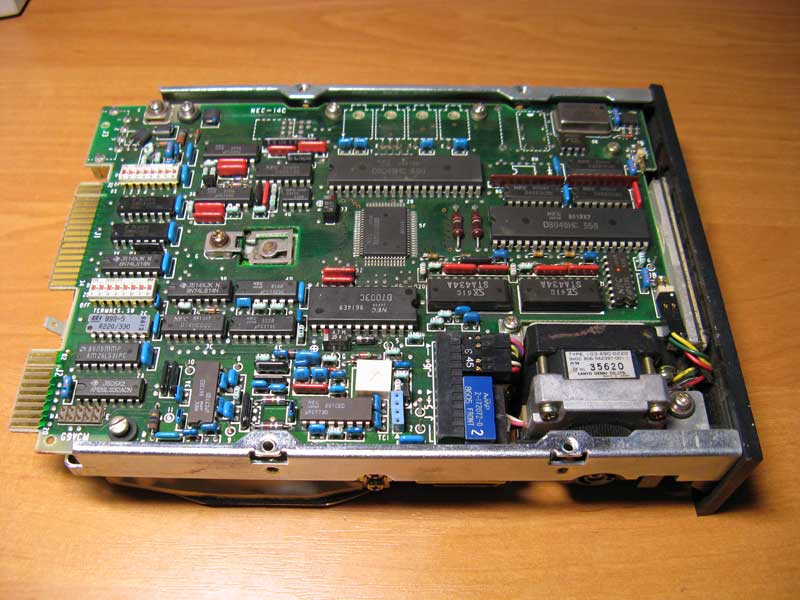

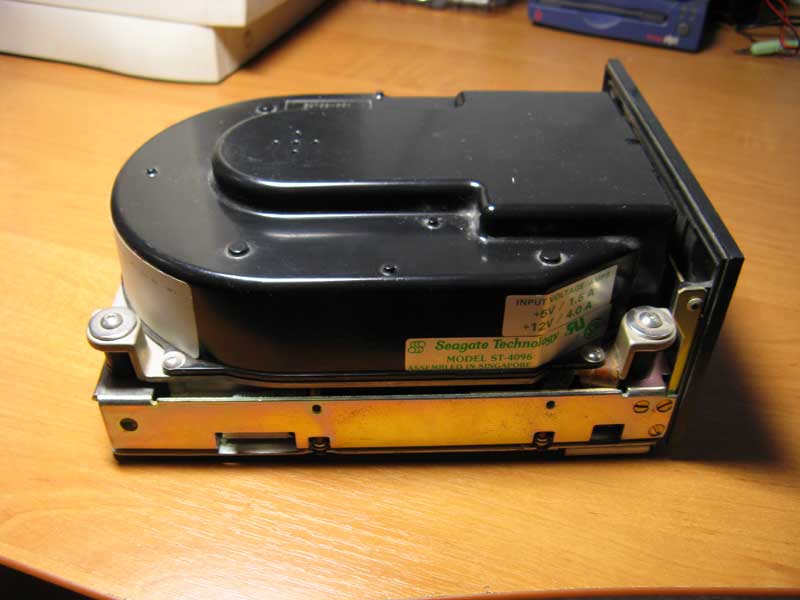

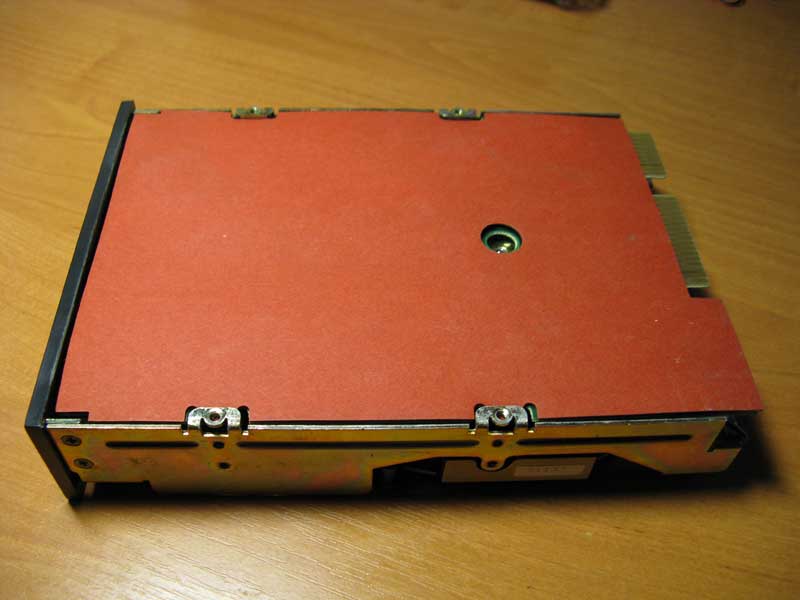

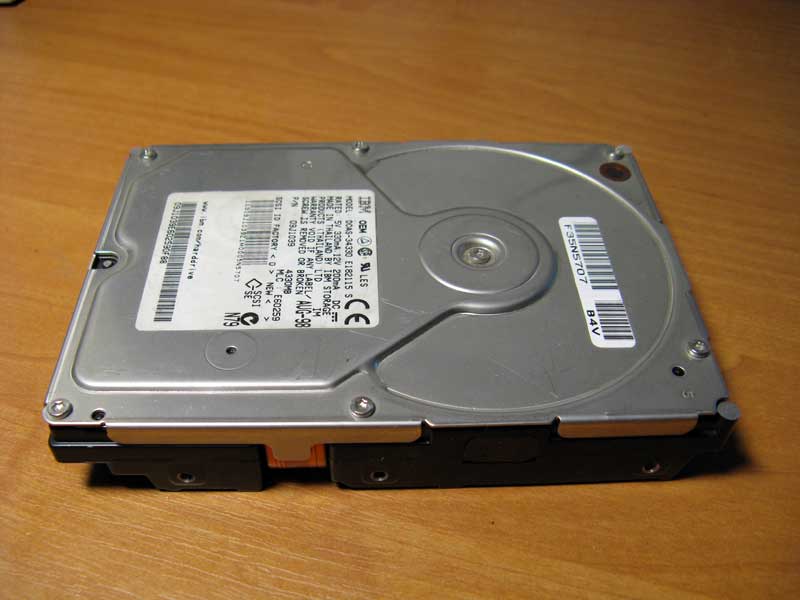

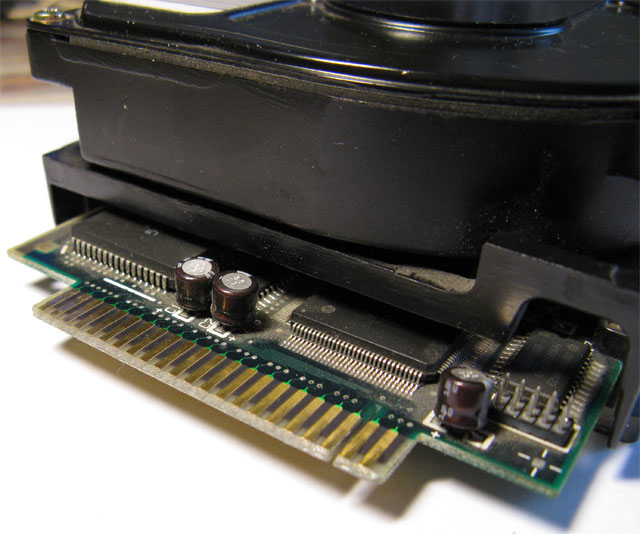

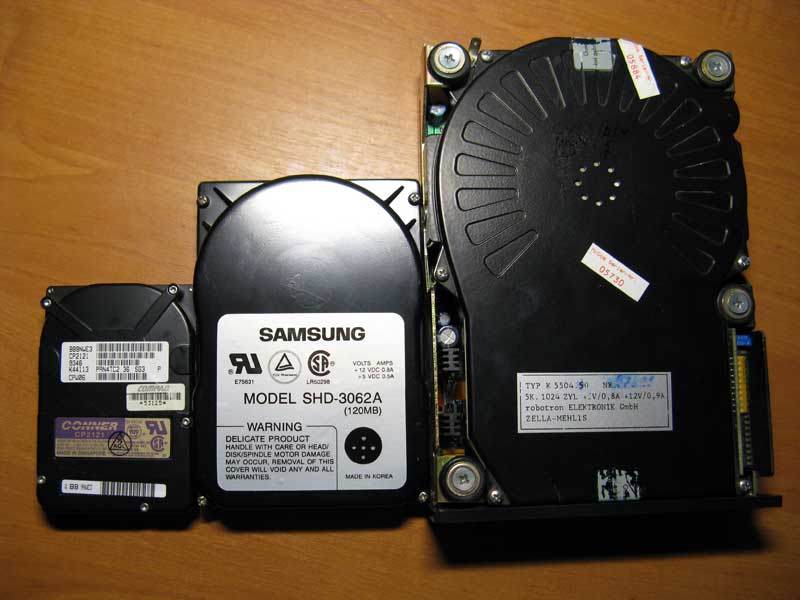

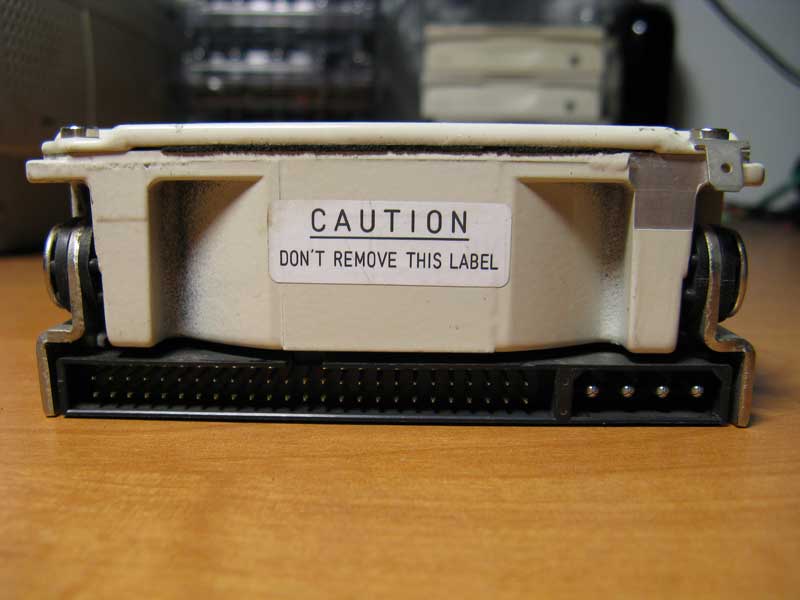

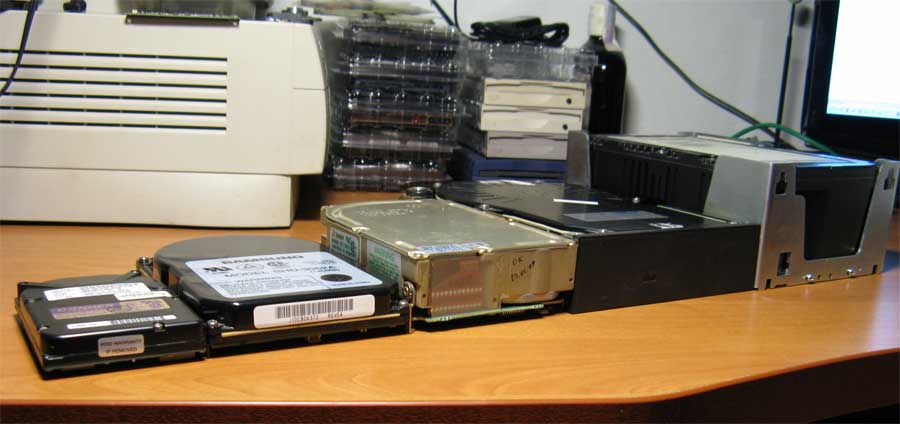

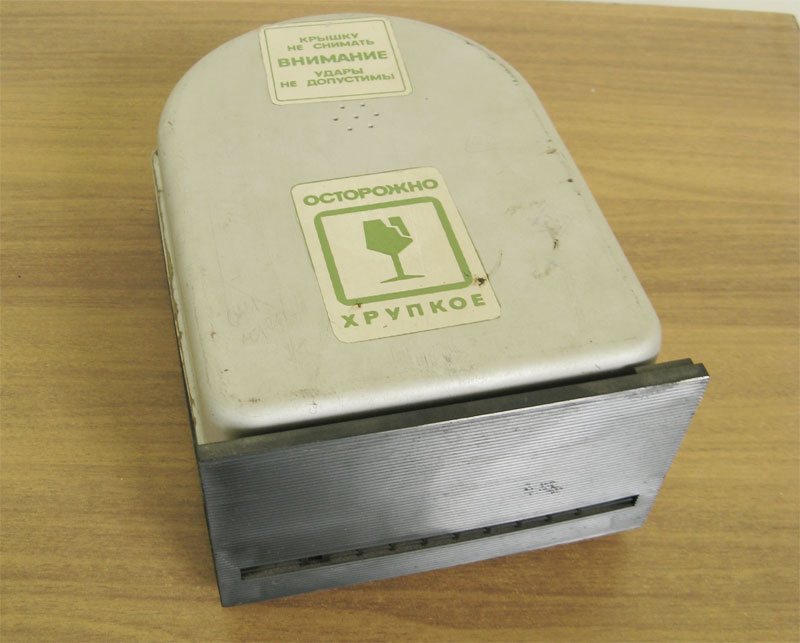

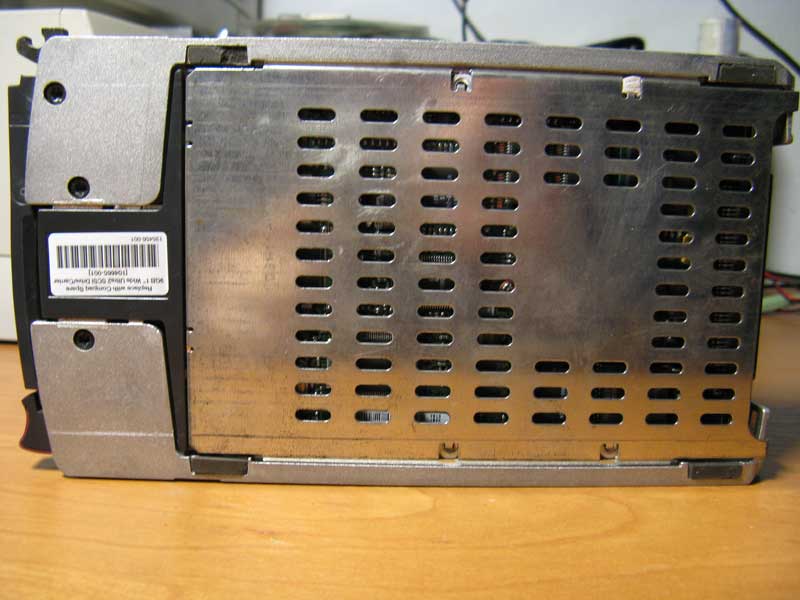

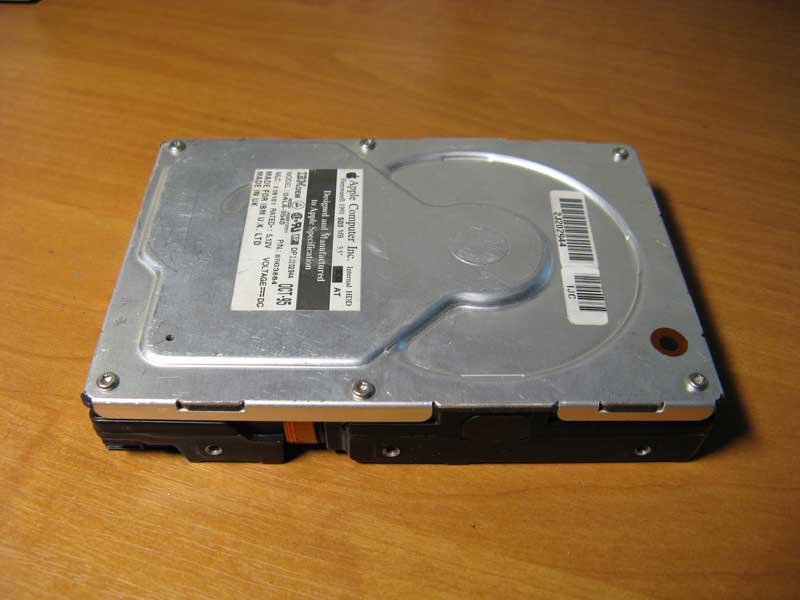

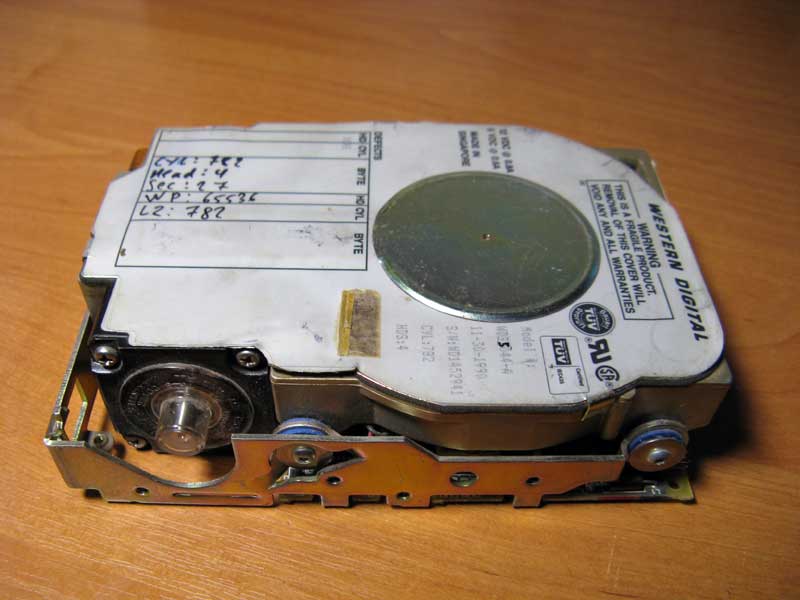

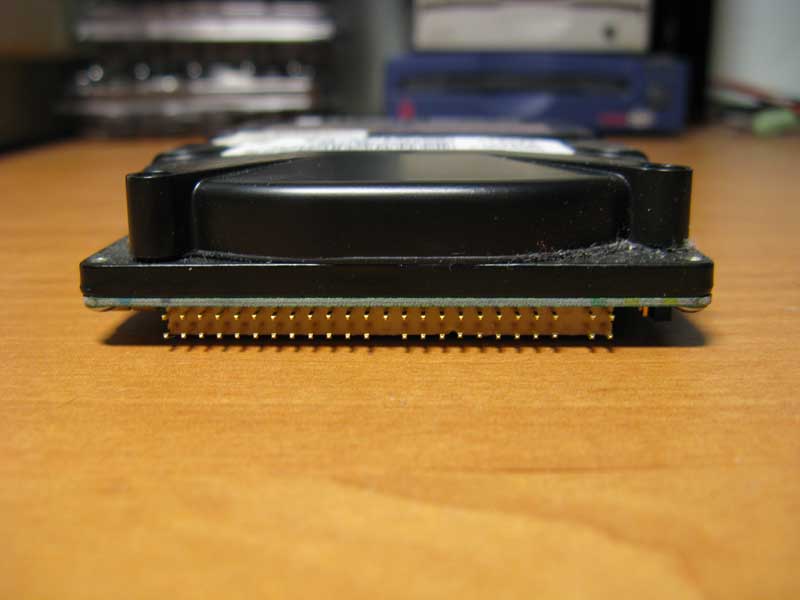

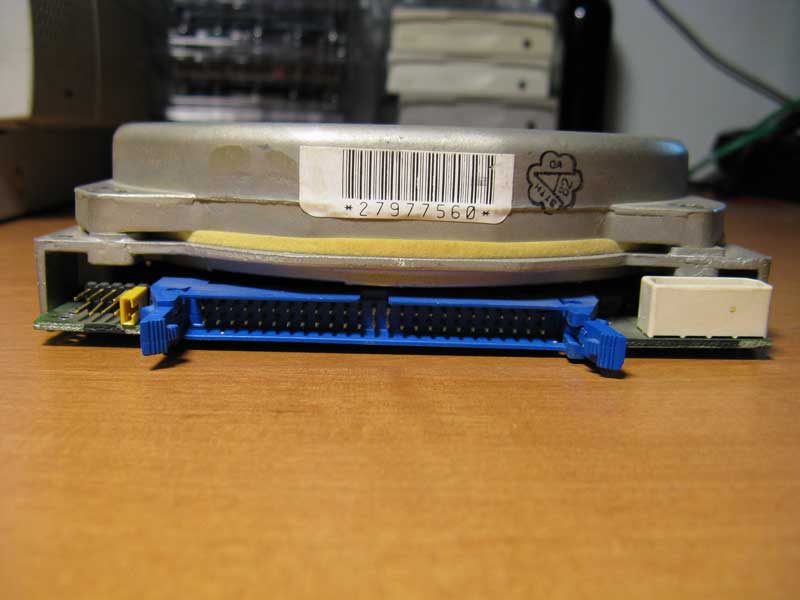

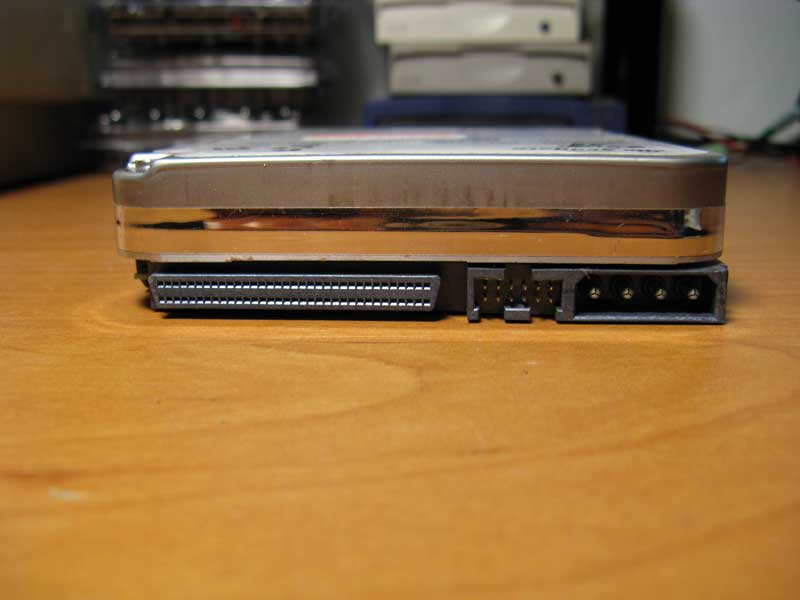

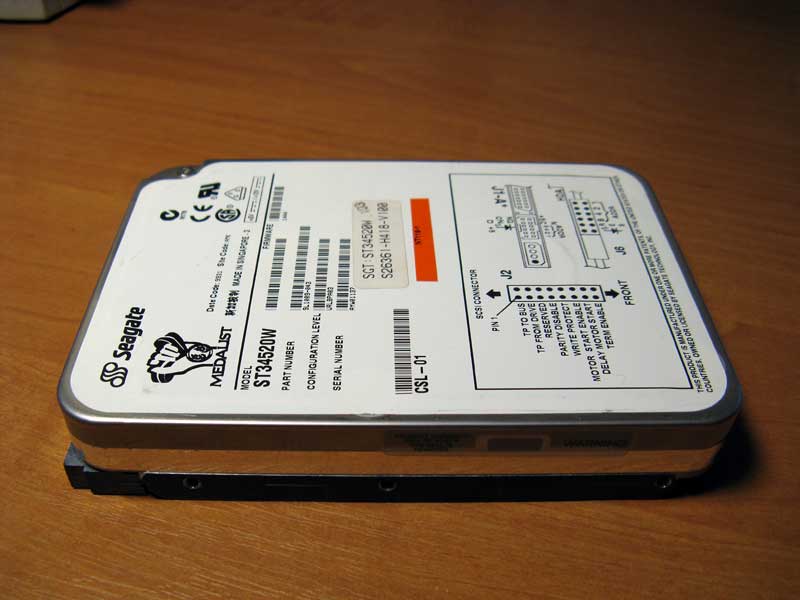

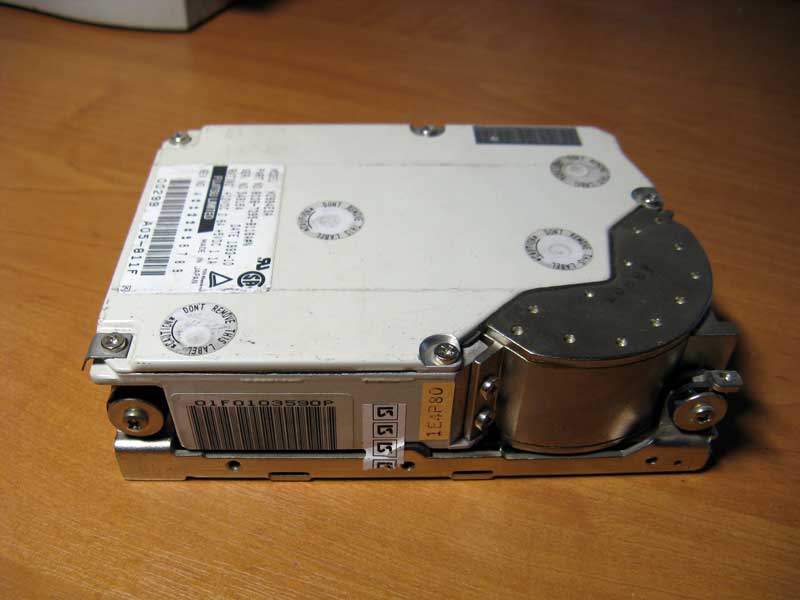

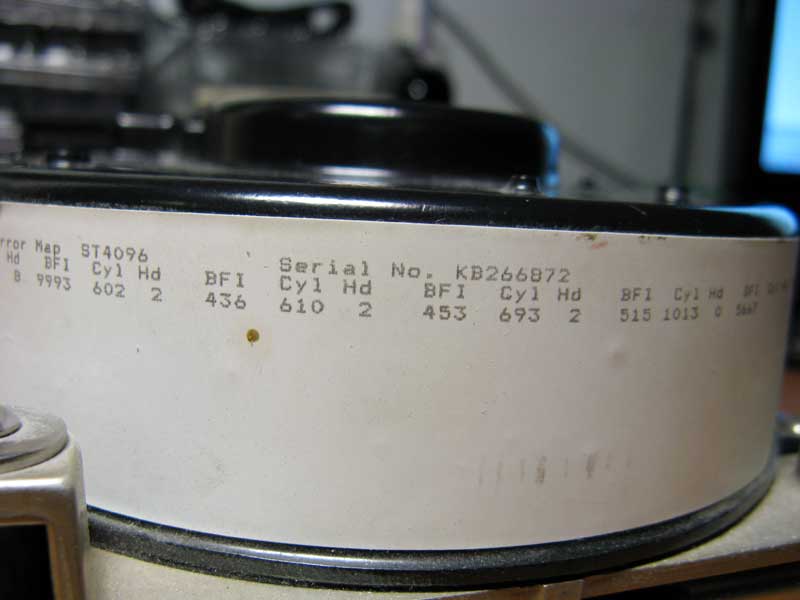

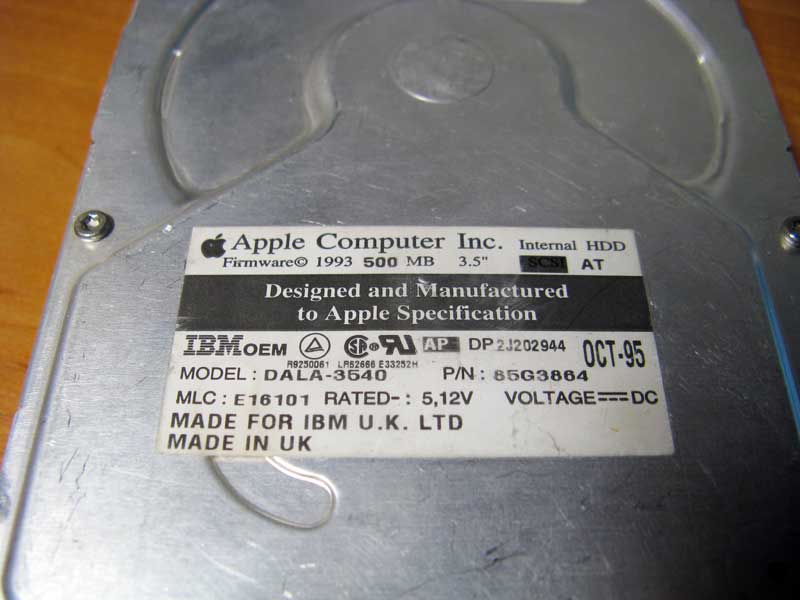

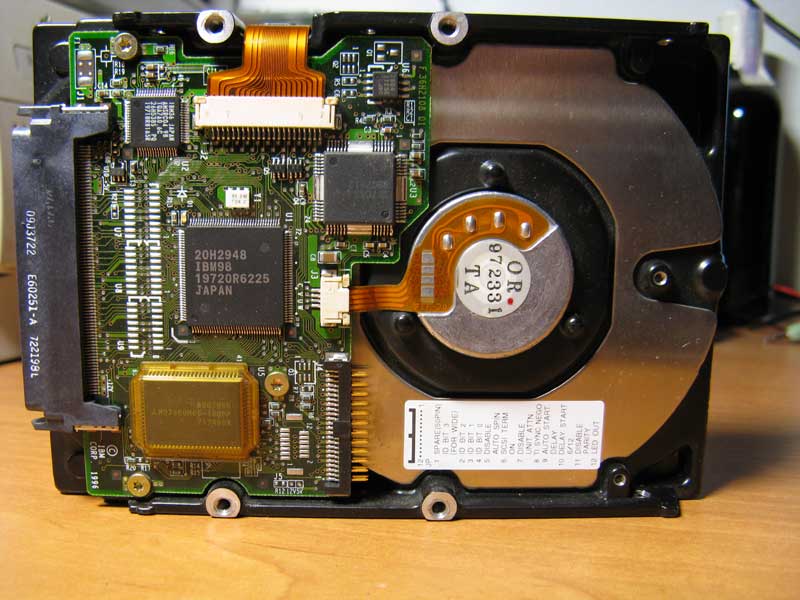

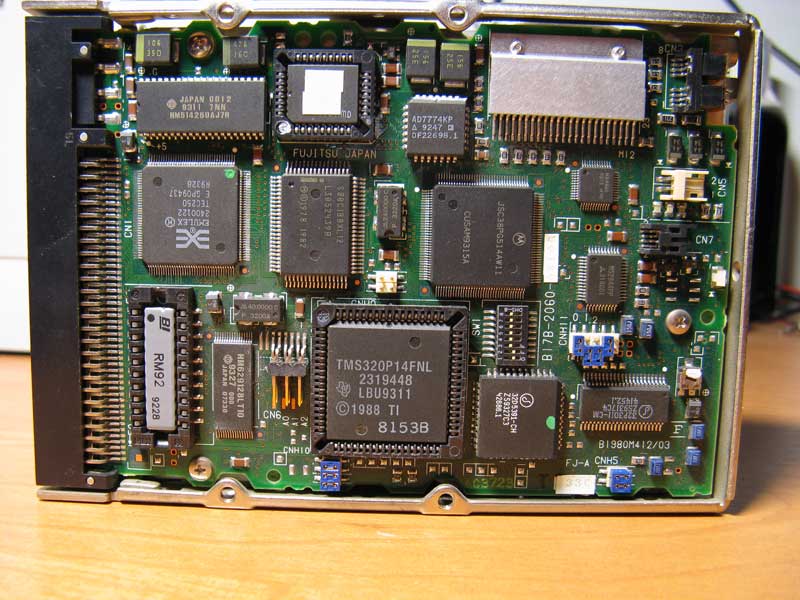

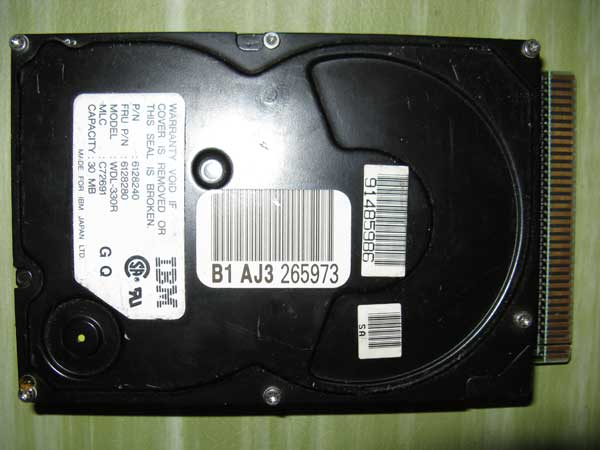

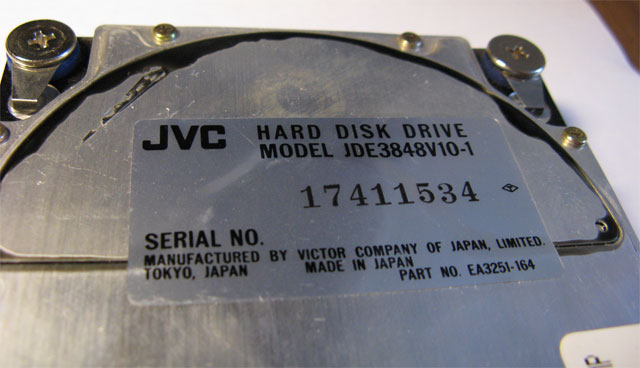

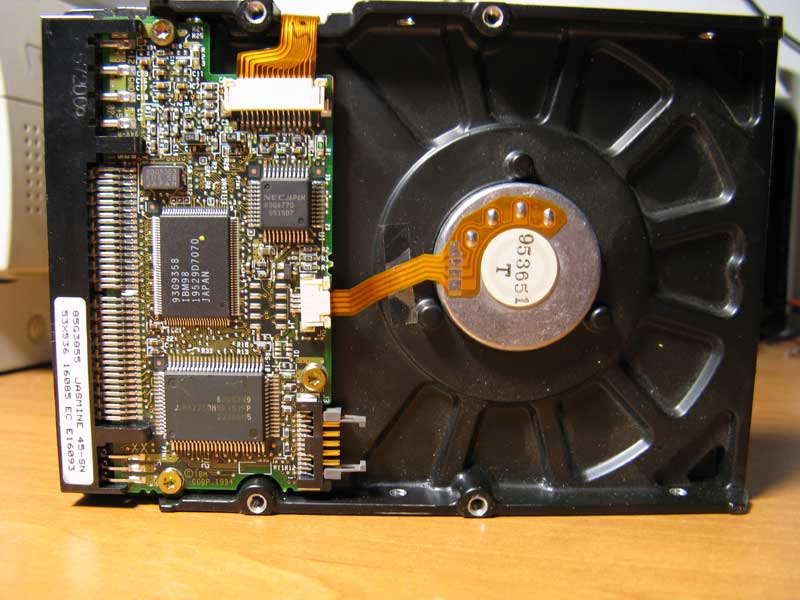

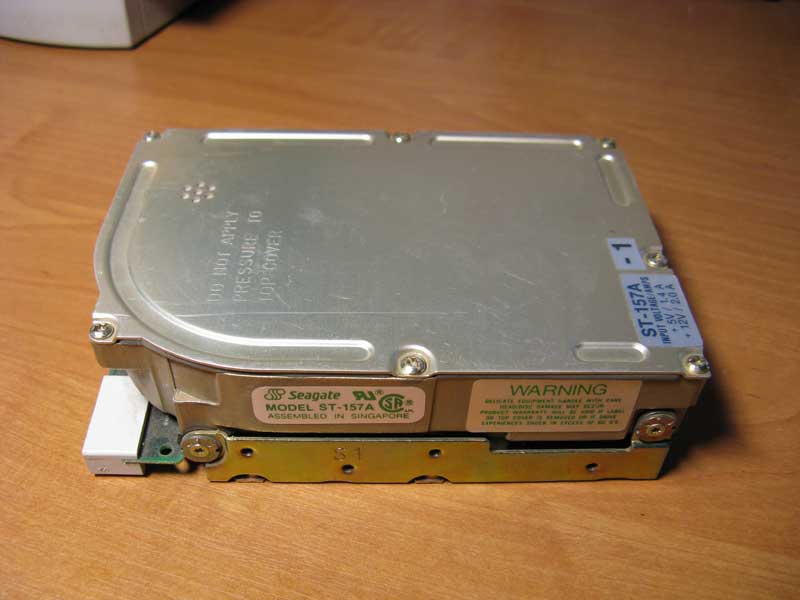

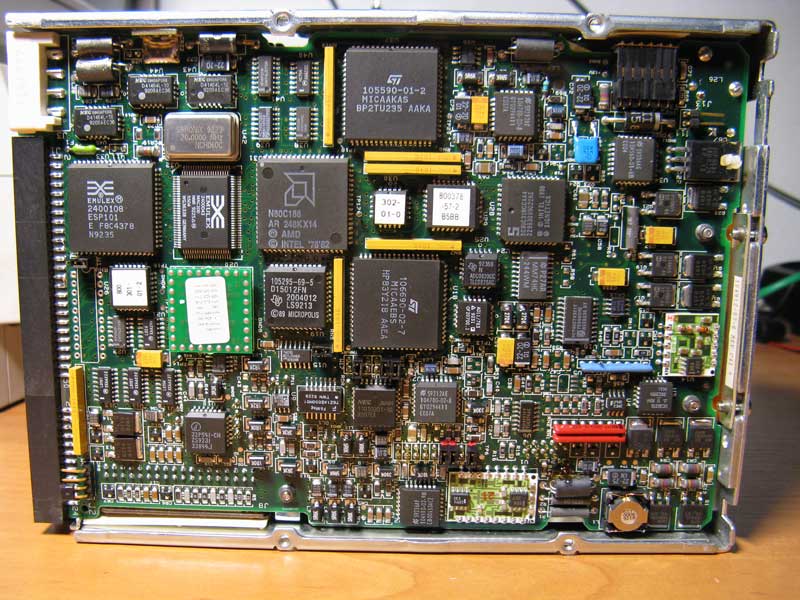

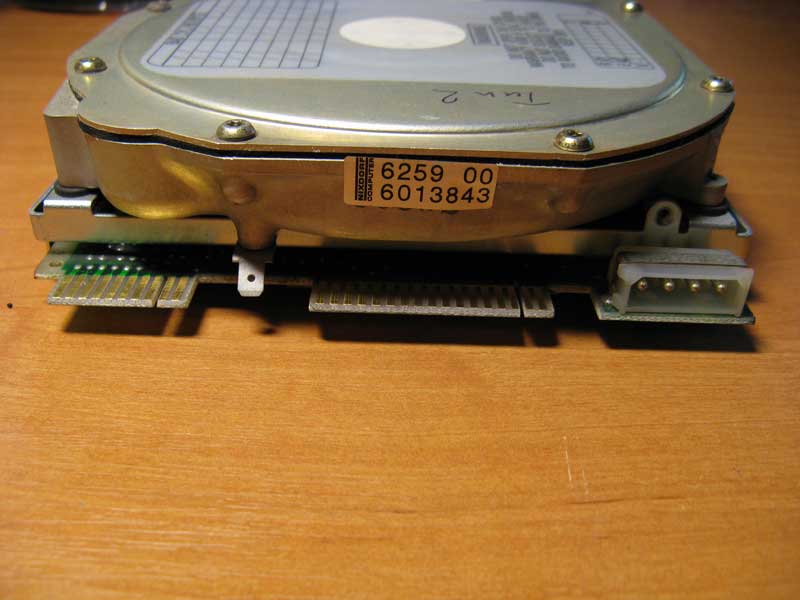

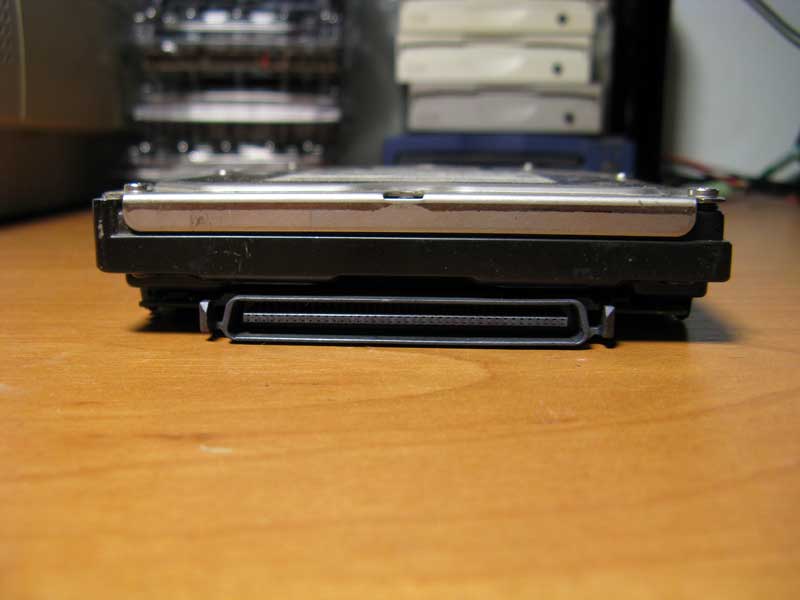

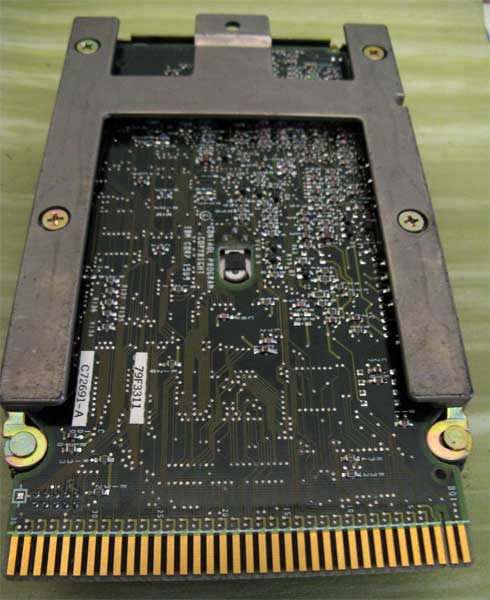

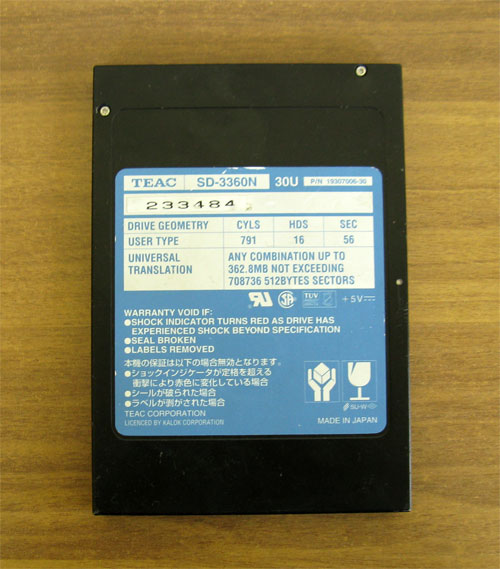

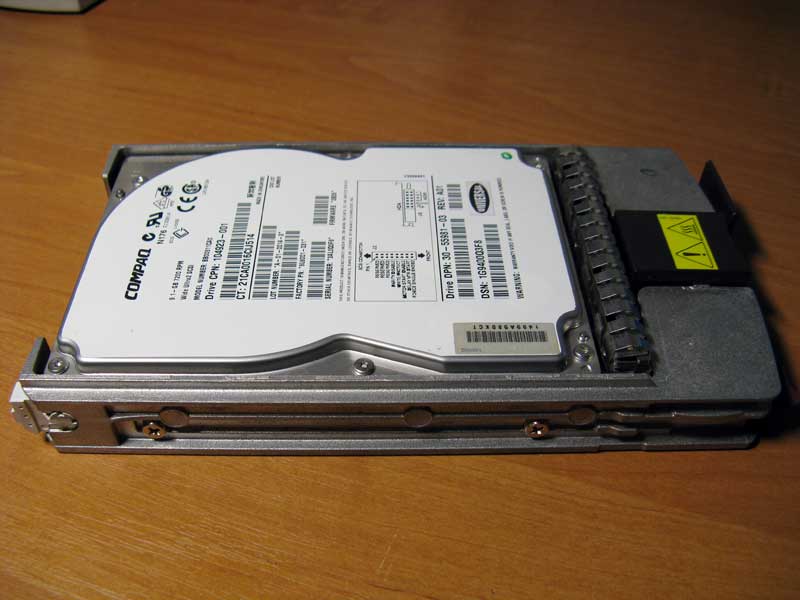

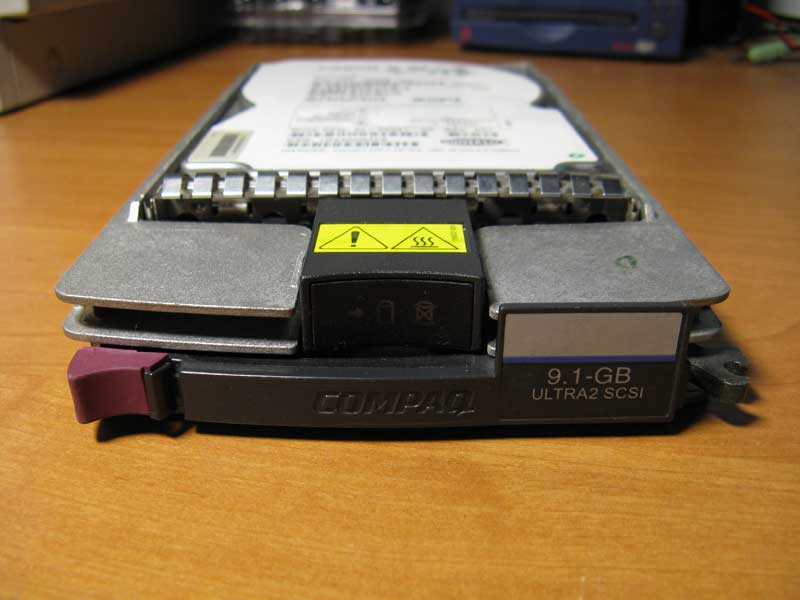

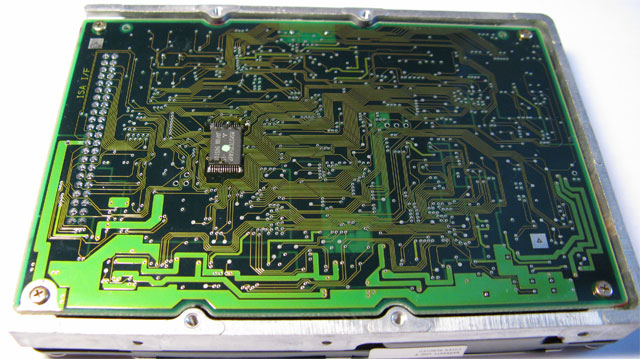

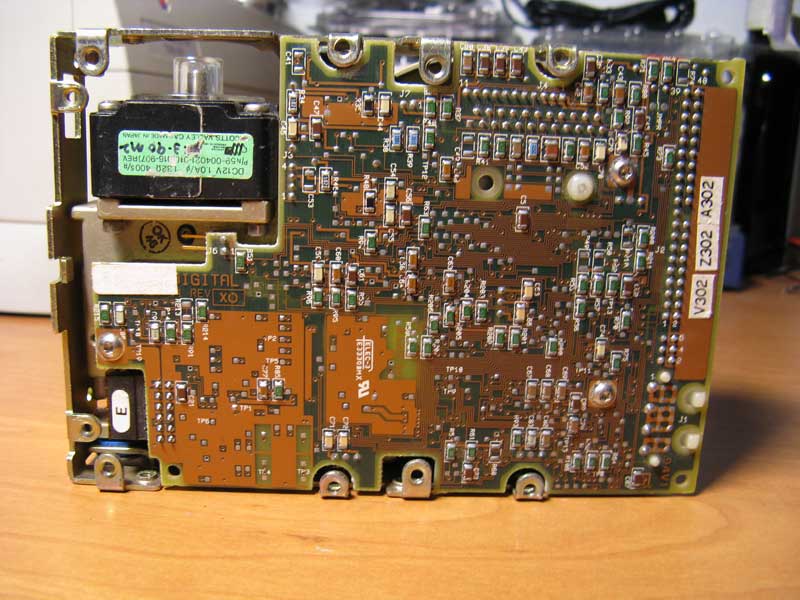

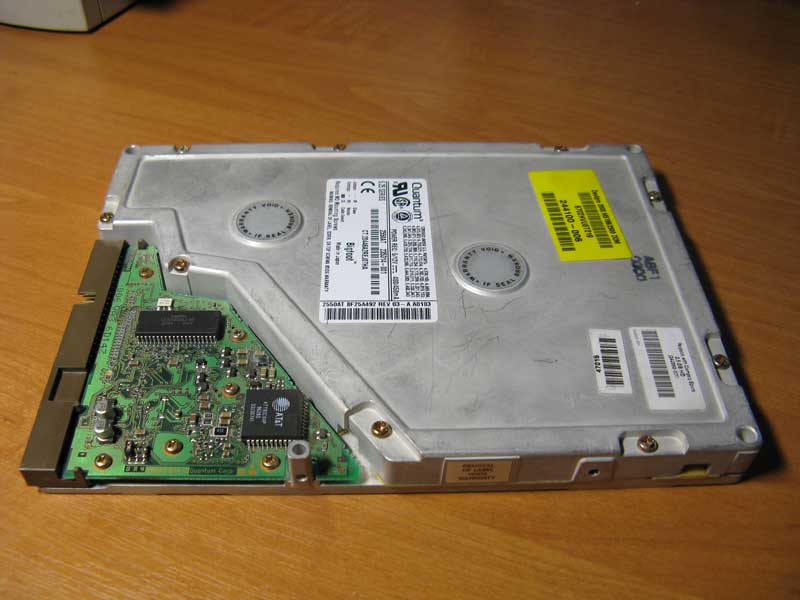

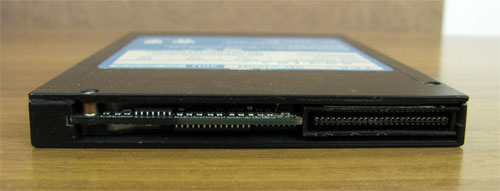

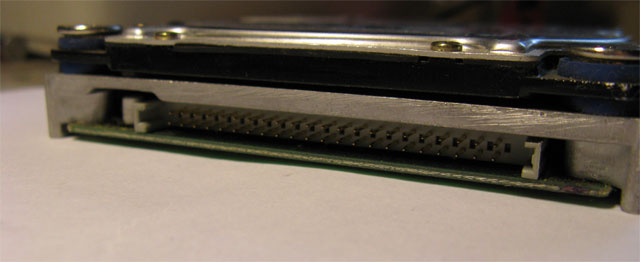

Первые жёсткие диски для компьютеров были очень большыми и их у меня, к сожалению, нет. В СССР в 70-80х годах были очень распространены винчестеры от компьютеров СМ. Такого у меня тоже нет, но я не теряю надежду его найти, ведь их было изготовлено очень много. Возможно вы видели такие антенны коричневого цвета в форме цифры "8". Два диска что ее создают это именно диски от советского винчестера. Но они еще были в пластиковым кожухе, вот такой "винчестер" я хочу найти. Самый старый винчестер который у меня есть, стоит в компьютере IBM ХТ, это винчестер на 10 мегабайт, интерфейс МФМ, двойной высоты. Далее на фотографиях винчестеры разных объемов и размеров:  MFM разъем для подключения к контроллеру  Плата электроники  А это винчестер фирмы Robotron (Восточная Германия) тоже 20 мегабайт  Снизу у него есть защитная "картонка", наверно для того чтобы что-то металическое не коснулось платы электроники и не повредило ее. Такие картонки когда-то были на многих винчестерах.  А это советский винчестер, тоже MFM и на 20 мегабайт  Гарантийная пломба  Вид снизу  Это еще один советский винчестер, но двойной высоты, стоял в компьютере ДВК-3  Только питание здесь не мулекс  Винчестера двойной высоты существовали для хранения большых объемов информации. Далее на фото вы можете увидеть такого "динозавра". Изготовлен он фирмой Seagate, объем 76 мегабайт.  Наклейка с данными о питании. Видно что по линии 12 вольт винчестер "кушает" 4 амера, очень много!  Плата электроники  Когда-то давно изготовить абсолютно рабочие пластины для винчестеров было очень трудно, поэтому уже при сборке на заводе у винчестеров были поврежденные сектора. Информация о которых записывалась на специальную наклейку на винчестере. Сами сектора "отрезались" от всего пространства винчестера, так что для программ проверки диска такой винчестер был абсолютно чистым.  Винчестеры в формате 5,25 дюйма были и других стандартов кроме МФМ. Например далее на фото такой винчестер с интерфейсом SCSI (скази)  Разъем для подключения, обычный скази, 50 контактов.  Так как скази винчестеры зачастую использовались в серверной технике, там почти всегда требовалась работа с большими объемами информации. Для таких целей и делали винчестера как на следующем фото. Скази 5,25 дюйма, двойной высоты. Винчестер изготовлен в 1991 году, объем 760 мегабайт. Тогда это было очень много.   Разъем для подключения к контроллеру  Электронная плата  А здесь на фото, если не первый то один из первых винчестеров с интерфейсом IDE, объем 42 мегабайта, фирма изготовитель Seagate.  40-ка контактний разъем, подключаем к любой новой материнской плате и можно работать.  Вид снизу  А это старенький винчестер от фирмы Western Digital. Как и предыдущий интерфейса IDE, форм-фактора 3,5 дюйма и тоже двойной высоты (в сравнении с новыми винчестерами)  Вид снизу  А это аналогичный предыдущим винчестерам, винчестер со скази интерфейсом от фирмы Fujitsu  Вид сзади  Электронная плата  Ну а это уже обычный по размеру IDE винчестер , фирма изготовитель Samsung, объем 120 мегабайт   Плата  В то время кое-кто еще пробовал изготовлять тонкие IDE винчестеры но не 3,5 дюймовые а 5,25. Которые должны были вставлятся в отсек для сиди-рома.   А это скази винчестер обычного размера  Его изготовила фирма IBM для Apple  Несмотря на свой возраст, плата электроники у него довольно маленька  Этот винчестер 3,5 дюйма, тоже со скази интерфейсом, только поновее на 68 контактов, а не на 50  Разъем  Плата  Еще один скази винчестер, но еще новее, разъем у него 80-ти контактный. Данные и питание поступают по одному кабелю.  Сам разъем  Электронная плата  Такие винчестера часто ставили в специальные рэки, которые можно было извлекать на ходу  Этот винчестер стоял в сервере Compaq  Вид снизу  Физически меньшие по размеру винчестеры стояли уже у ноутбуках. Таких винчестеров IDE было много (в каждом ноутбуке). Но далее на фото редкий винчестер его форм-фактор 2,5 дюйма, но у него скази интерфейс. Стоял этот винчестер в ноутбуке Apple   Внешне плату ничем не отличить от IDE винчестеров  Винчестера 2,5-3,5-5,25 дюйма для сравнения размеров  Сравнение по высоте  Далее несколько винчестеров с нестандартными разъемами: Винчестер фирмы IBM, кажется стоял в брендовом компьютере серии PS/2    Еще один ІВМ. Но здесь разъем другой   Винчестер фирмы JVC, витащил его с разбитого древнего лэптопа     Фирма TEAC изготовляла серию тонких винчестеров, которые использовались в специальных рэках   |
