Материнские платы Pentium 1
|
|

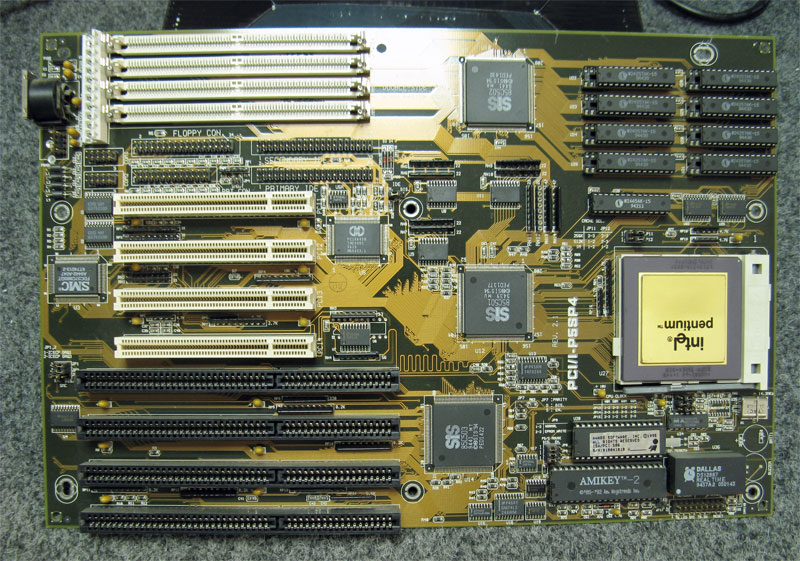

Одна из ранних материнских плат под процессоры пеньтиум. Здесь стоит процессор под сокет4 на 60 мгц. процессоры под сокет4 использовались очень мало, поэтому и материнских плат уцелело очень мало. Их быстро заменили более лучшие процессоры под сокет 5 и 7. Фотографии плат под такие процессоры вы сможете увидеть дальше.

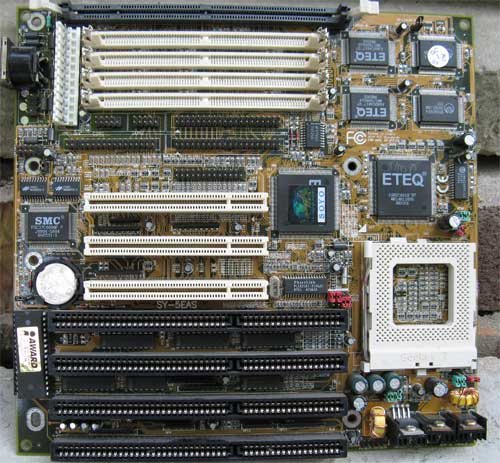

Классическая материнская плата того времени, стандарта АТ. Более старые варианты отличались тем, что не имели слота под память SD-RAM, не имели кэша, встроенного в материнскую плату (он размещался на отдельной платке), и не имели встроенного УСБ-контроллера. Также исключительно во всех материнских платах, начиная с первого Пентиума, производители интегрируют контроллер портов COM и LPT, а также контроллеры IDE и флоппи на материнскую плату!

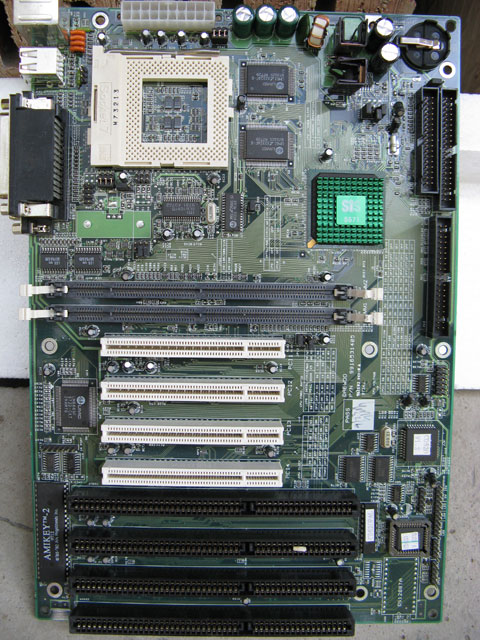

Это более интересная плата, одна из более поздних, потому что она уже стандарта ATX, т.е. её можно установить в современный корпус и подключить к современному блоку питания. Она поддерживает процессоры с частотой шины 100 МГц, и имеет два слота для SD-RAM-памяти.

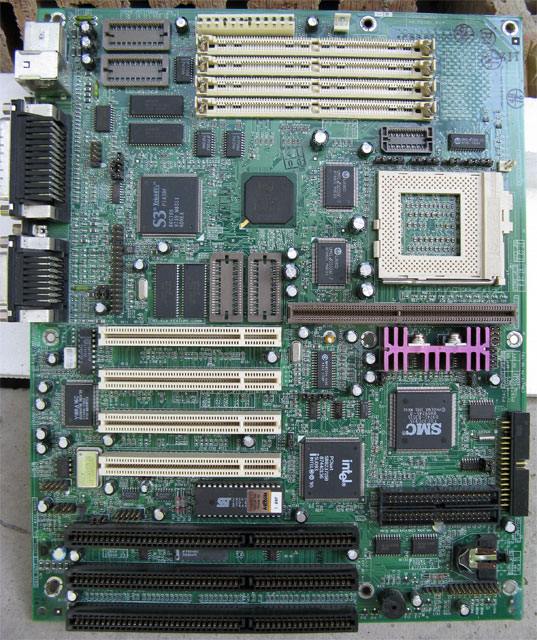

А это, наверное, самая интересная плата из моей коллекции, сама плата полноразмерная, стандарта ATX, но питания ATX у неё нет! Есть только AT-питание. Плата из более новых, стандарта ATX, но память у неё старого стандарта SIMM-72. Также на плату интегрирована видеокарта с 2-мя мегабайтами видеопамяти (можно расширить до 4-х мегабайт). Плюс интегрированный звук, ну, и конечно УСБ, порты, флоппи и IDE контроллеры. Разъём под процессором предназначен для установки модуля кэш-памяти.

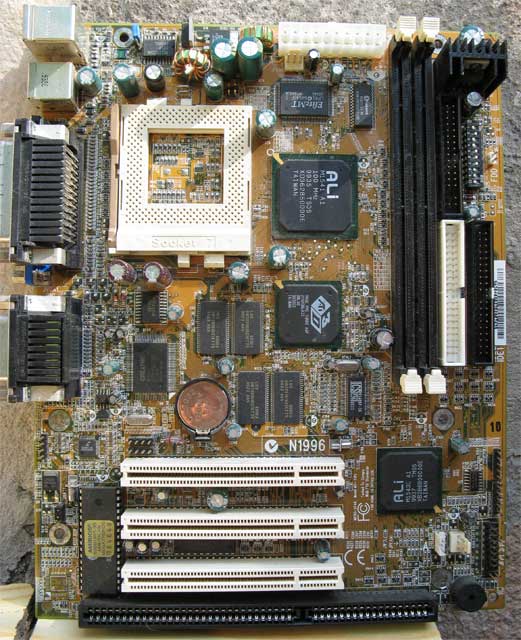

А это ещё одна интересная плата стандарта ATX. Но в неё интегрировано мощное на то время видео ATI Mach8 с 8-ю мегабайтами своей видеопамяти. Интегрированный звук - Creative. Плата также поддерживает процессоры с частотой шины 100 МГц.

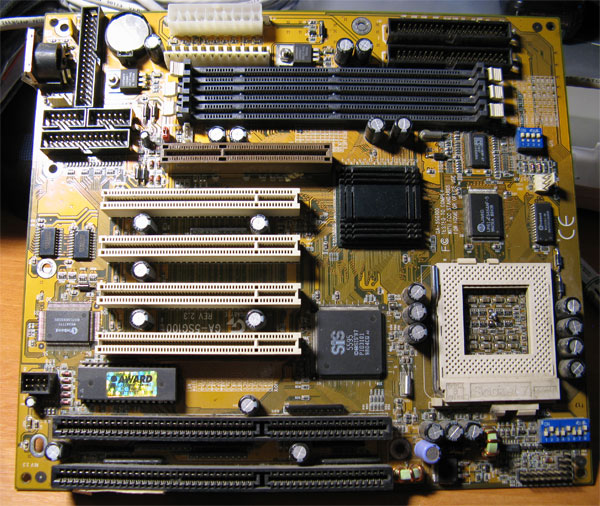

Материнка Gigabyte стандарта AT, однако поддерживает SD-RAM-память, шину AGP, частоту шины процессора 83 МГц.

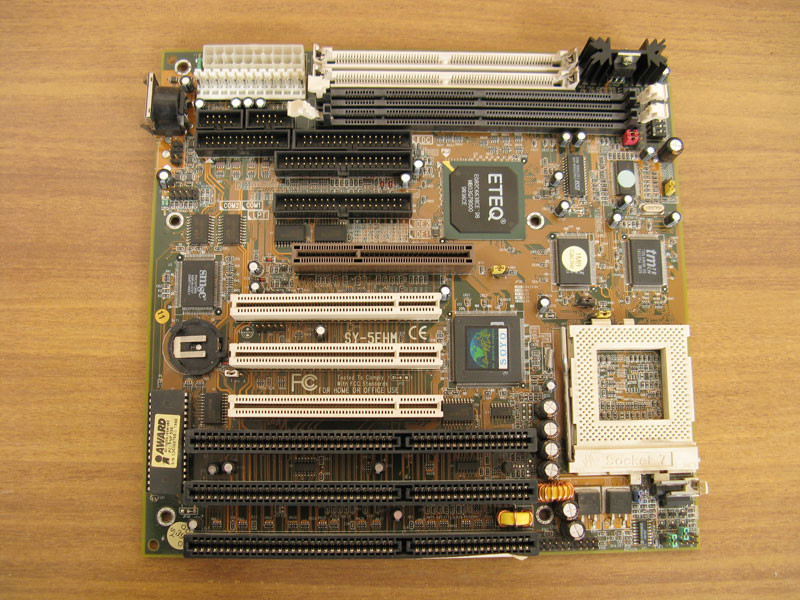

Эта материнка тоже стандарта АТ, поддерживает SD-RAM память, шину AGP, частоту шины процессора 100 Мгц и имеет размер кэш-памяти второго уровня 1 мегабайт!

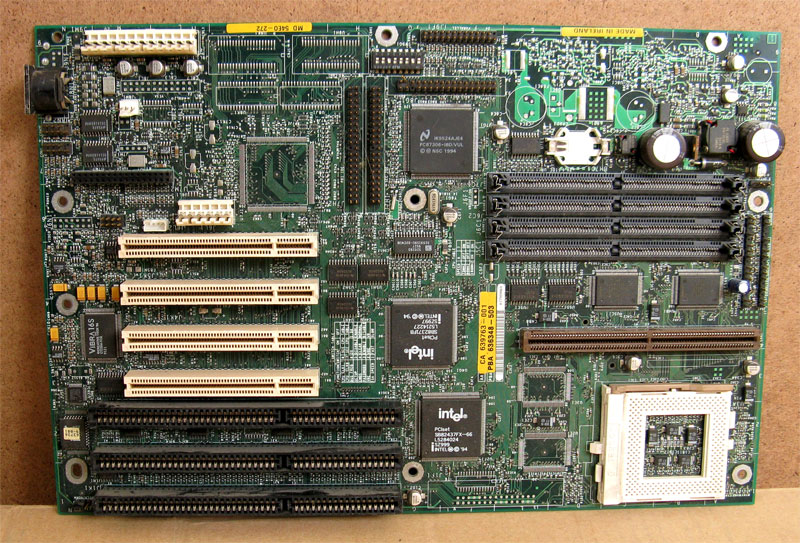

Обычная по параметрах но качественная по изготовлению материнская плата под сокет7. Производство - Западная Европа
|
