Материнские платы 386-486
|
|

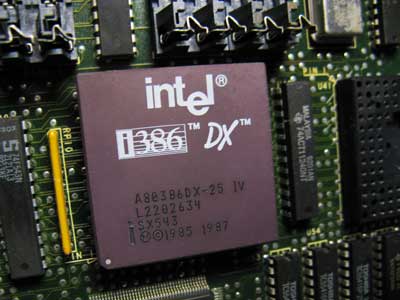

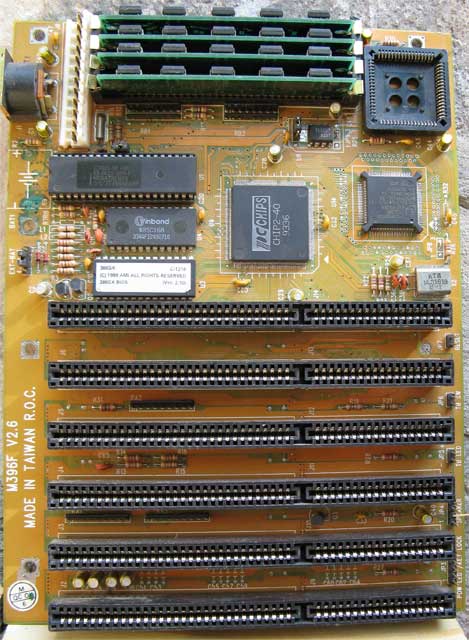

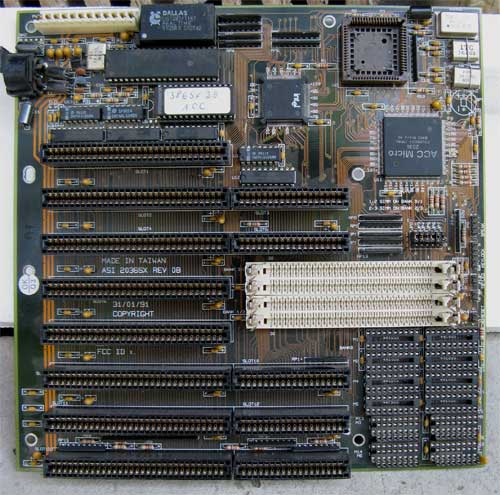

Очень распространённая материнская плата того времени, приобрела распространённость благодаря своей дешевизне, поскольку содержит минимум деталей. Процессор 386SX на 33 МГц, сопроцессора нет, присутствует только 4 слота для оперативной памяти. Микросхема БИОСа впаяна, без возможности перезаписи, на плате присутствуют дешёвые электролитические конденсаторы. Встроенных портов и контроллеров винчестера/флопика, понятно, нет.
Стандартная материнская плата с процессором 386SX на 20 МГц, также присутствует только 4 слота для оперативной памяти. Как и во всех дешёвых платах того времени, встроенных портов и контроллеров винчестера/флопика нет. В принципе, я не встречал материнских плат с дешёвым SX-процессором и с интегрированными контроллерами.

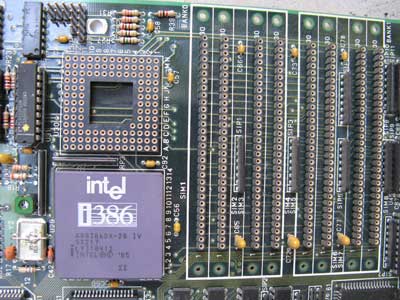

А тут интересная материнская плата, интересна тем, что память у неё не стандартная для того времени SIMM, а память типа SIPP. Модуль такой памяти похож на расчёску. Свободная "кроватка" около процессора предназначена для сопроцессора 387...

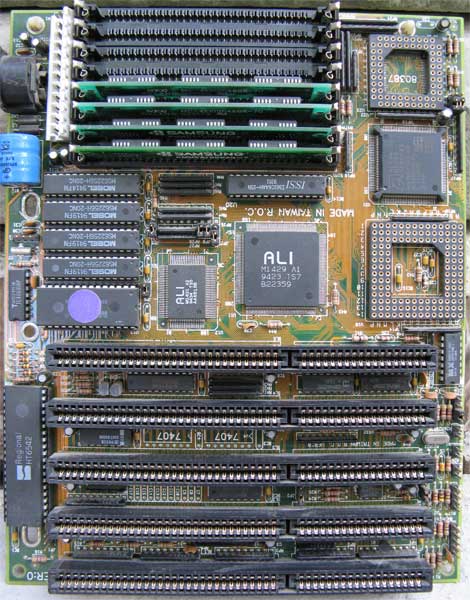

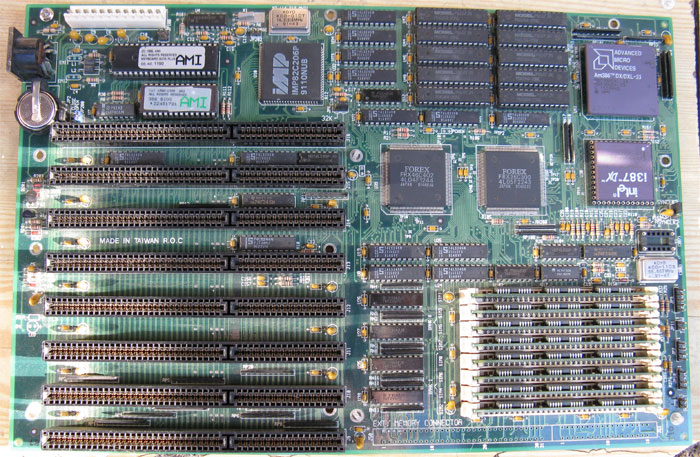

Следующая плата маленькая, но одновременно "мощная". На этой плате можно разместить 8 модулей памяти и присутствует кэш-память размером 128 килобайт, а процессор самый быстрый из 386-х - на 40 МГц! Если установить сюда сопроцессор, то этой плате будет "море по колено". :)

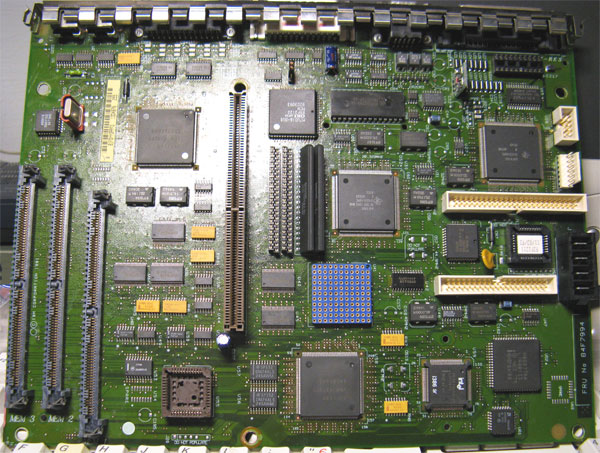

А это моя первая 386-я плата, служила долго и верно.  А тут нестандартная по размерам и форм-фактору материнская плата. Однако очень интересная. Сама брендовая, от компьютера IBM, и хотя процессор тут 386-й, но модули памяти используются SIMM на 72 контакта, такие модули стояли даже не на всех 486-х материнках, а тут они уже были. На материнской плате интегрирован IDE-контроллер и флоппи-контроллер, а также порты. Процессор: Intel 386SX на 20 МГц.

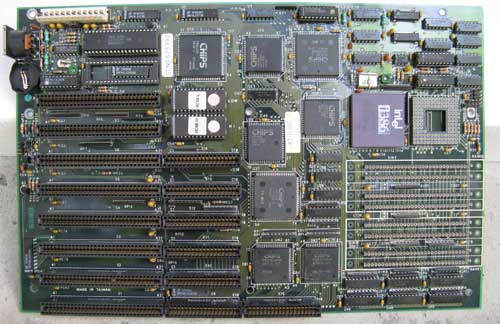

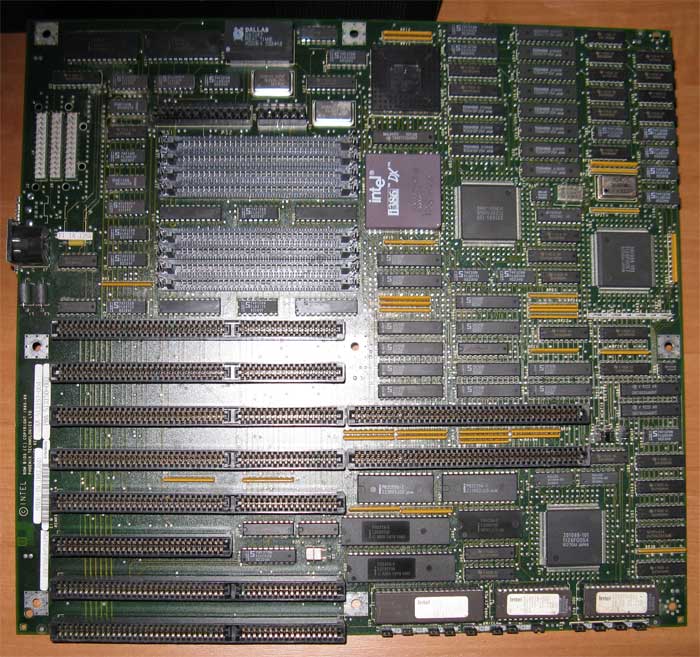

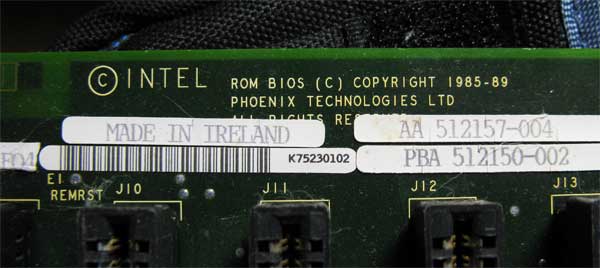

Следующая плата от сервера, с процессором 386, интересна тем, что изготовлена фирмой Intel в Ирландии. Плата большая, размеры 31*32,5см.

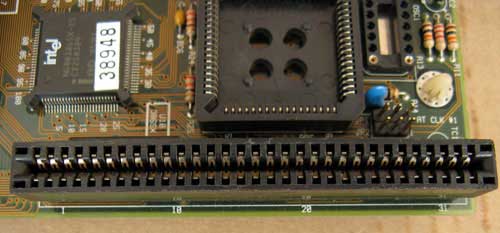

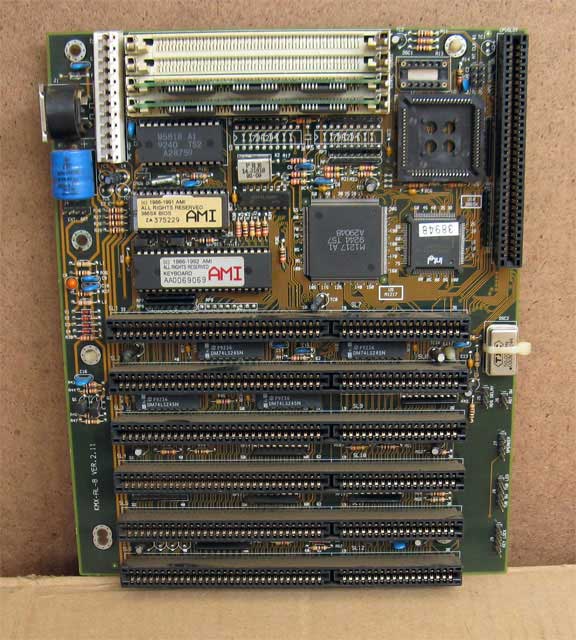

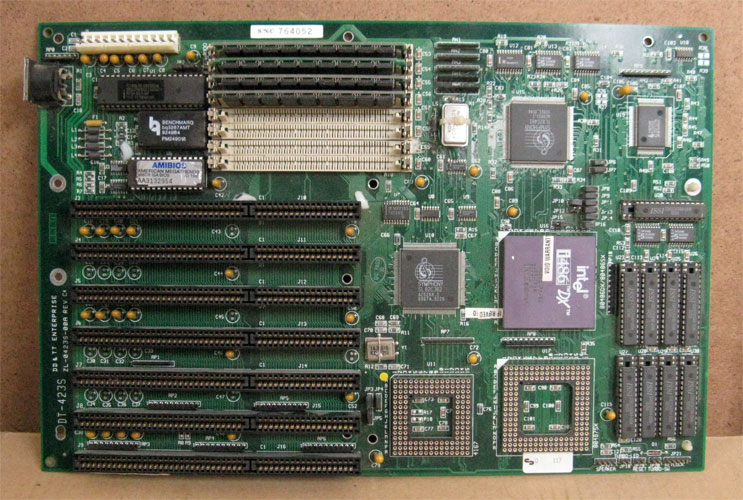

   А эта плата интересная тем что имеет в верхнем правом угле слот, слот для процессора! Который наверно предназначается для апгрейда.

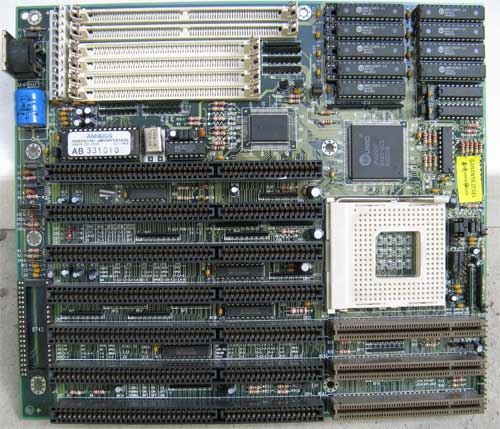

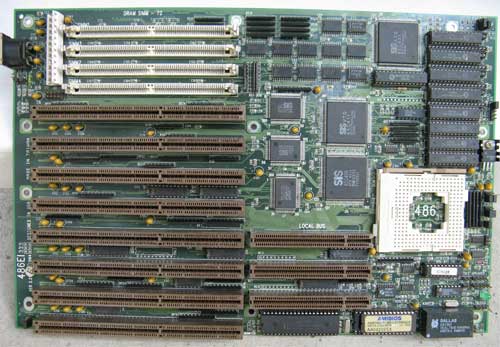

  Теперь перейдём к платам 486. Это обычная на то время плата, имеет два слота под память SIMM на 72 контакта и 4 слота для памяти SIMM на 30 контактов. Процессорный разъём получил "официальное" название "Сокет 3". Слева сверху находится кэш-память (256 килобайт), длинные слоты снизу называются VLB (шина ISA + шина, похожая на PCI (на самом деле, чуть уже)), но в них можно вставлять обычные ISA-платы и они будут работать.
А это, наверное, серверная плата, хотя она и подходит к стандартным корпусам. Её особенностью является то, что слоты расширения у неё EISA, это "обычные" ISA-слоты, но данные передаются не 16-ю битами, а 32-мя, т.е. в два раза быстрее, стандартные же ISA-платы тут будут работать по-старому, а вот если EISA-плату вставить в "старый" ISA-слот, то она сгорит, EISA-контроллеры нужно вставлять только в EISA-слоты.

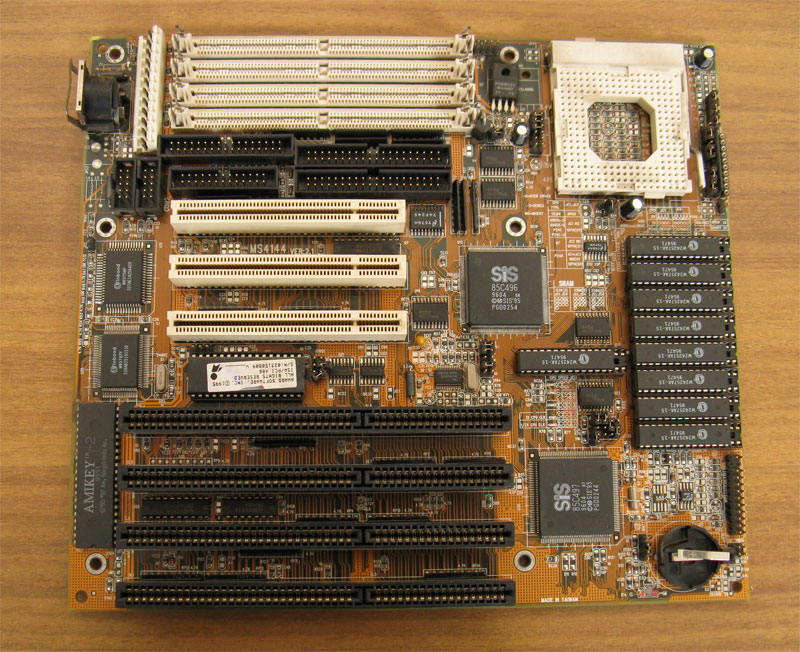

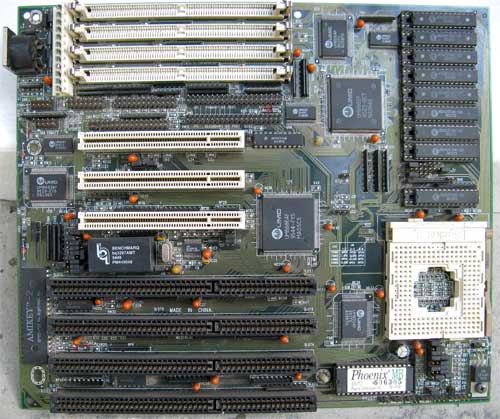

А это одна из поздних 486-х плат, как видим, слотов для старой памяти SIMM 30 уже нет, а есть 4 слота для памяти SIMM на 72 контакта, но главной изюминкой платы является наличие слотов PCI! Т.е. к такой плате можно подключить USB-контроллер, SATA-контроллер с винчестером, например, на 750 гигабайт, и поставить процессор на 25 МГц (0,025 ГГц). :) Этим я и займусь в своих следующих экспериментах.

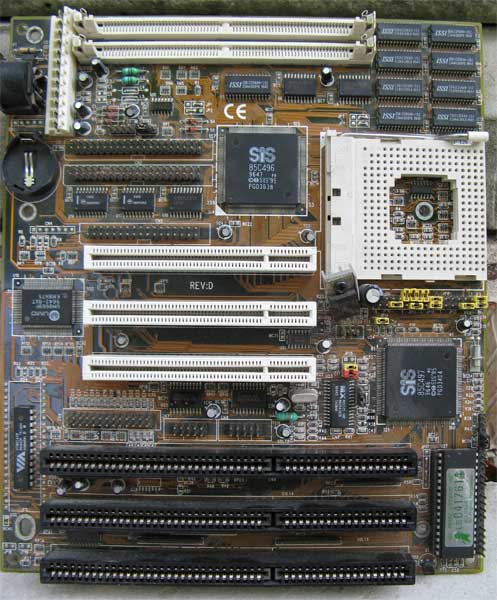

Также одна из поздних плат, поддерживает все 486-е процессоры, даже таких "монстров", как AMD X5 на 150 МГц! Таких плат я встречал очень много, но все они очень легко выходят из строя. :(

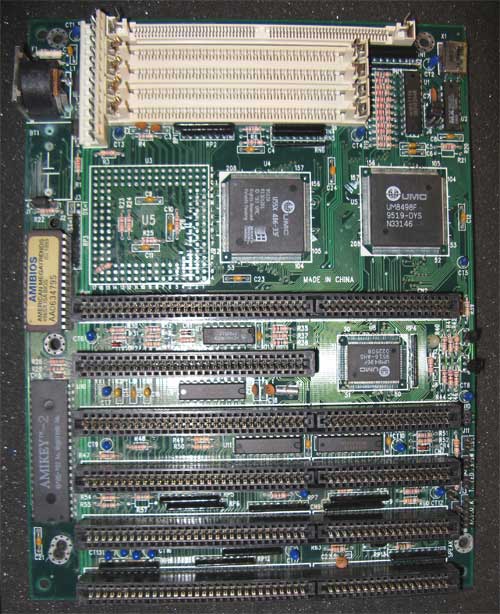

А эта плата, возможно, является самой маленькой 486 платой стандарта АТ. В плату также впаян мобильный процессор от фирмы UMC на 33 МГц (он посередине платы).
Интересная материнская плата на чипсете "Symphony"
Еще одна материнская плата 486 из серии "полный фарш" поддержка всех процессоров сокет3, пол мегабайта кэш-памяти, симм72 память, интегрированы порты, два ИДЕ канала и флопик, разьемы которых стоят в пластиковых панельках, как в материнках под сокет7, а на сокет3 до этого, я такого не видел...
|
