Материнские платы 86-286
|
|

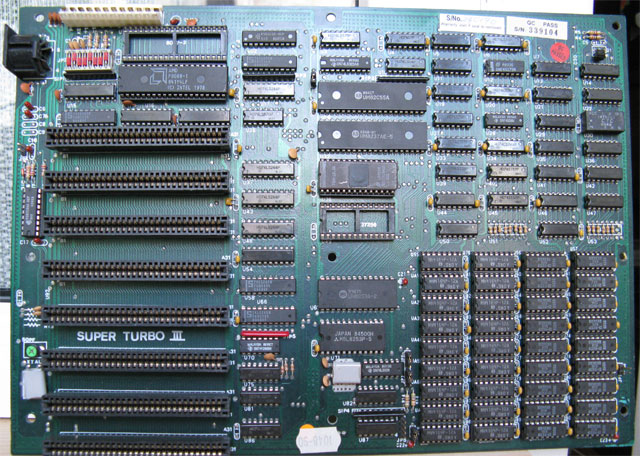

Прекрасная материнская плата для экспериментов, содержит процессор 8088, 640 килобайт памяти (отдельные микросхемы снизу справа). Материнская плата форм-фактора "АТ" (т.е. её можно установить в стандартный корпус АТ) и питание ей нужно от стандартного блока питания АТ. Также видно, что на этой материнской плате нет аккумулятора для сохранения времени и настроек БИОСа, но это потому, что в компьютерах на базе 8088/8086 процессоров не было микросхемы "часов", при каждом включении компьютера время приходилось вводить вручную, кто помнит, если загружать ДОС 1 - 6.22 без файлов config.sys и autoexec.bat, то перед окончательной загрузкой ДОС просил ввести текущее время и дату, это как раз было сделано для того, чтобы ввести время на компьютерах 8088/8086, ведь если время не ввести, то оно становилось по умолчанию - двенадцать часов ночи, первого января 1980-го года. А как насчёт настроек БИОСа? А их в подобных компьютерах просто не существовало! Вся конфигурация выставлялась или джамперами, или была вшита в БИОС контроллеров и не могла изменяться. При случае хочется сказать, что все платы для 8086/8088-процессоров можно отличить по 8-ми разрядной шине ISA, если на материнской плате есть хотя бы одна 16-ти разрядная шина (более длинная и состоит как бы из двух частей), то эта материнская плата рассчитана на процессор 286 и выше.

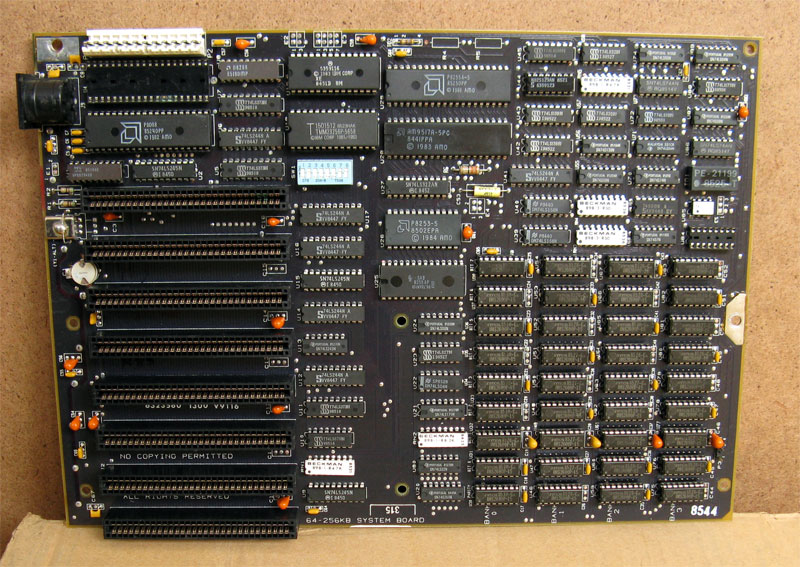

Далее очень красивая материнська плата, с черного текстолита. Эта плата находилась в компьютере IBM XT. Сейчас полностю рабочая, в основном собрана на микросхемах фирмы AMD. Здесь около микросхемы основного биоса есть еще одна микросхема. Там находится бейсик. Если компьютеру не удалось загрузится с магнитных носителей он запускает этот бейсик и можно сразу писать свои программы.

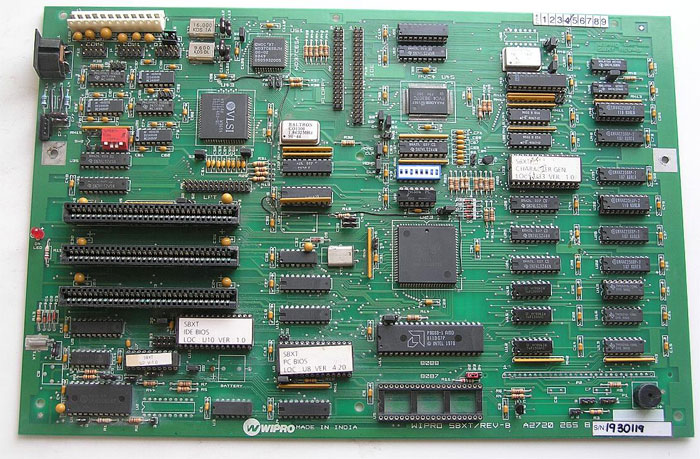

А это вообще "бомба", материнская плата с 8088-процессором, но она имеет на себе встроенное видео, COM и LPT-порты, "часы", а также IDE и флоппи контроллеры! Как видим, эта плата является очень развитой, как для своего процессора. Видео и COM/LPT интерфейсы подключались выносками на заднюю стенку системного блока. Кстати, плата изготовлена в Индии. Но, к сожалению, она не рабочая, по крайней мере, "завести" мне её не удалось, а в интернете нет абсолютно никакой информации на разных поисковых сервисах. :(

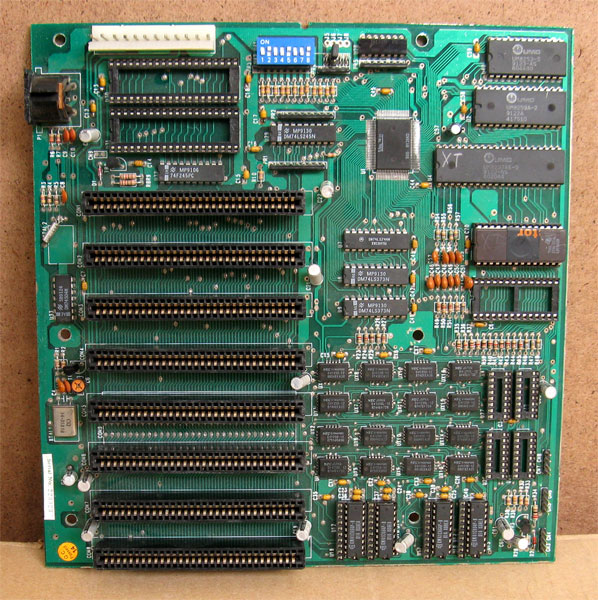

Еще одна материнська плата ХТ, одина из последних варянтов. как видно здесь уже меньше микросхем, потому что степень интеграции компонентов значительно выше чем в ранних ХТ.

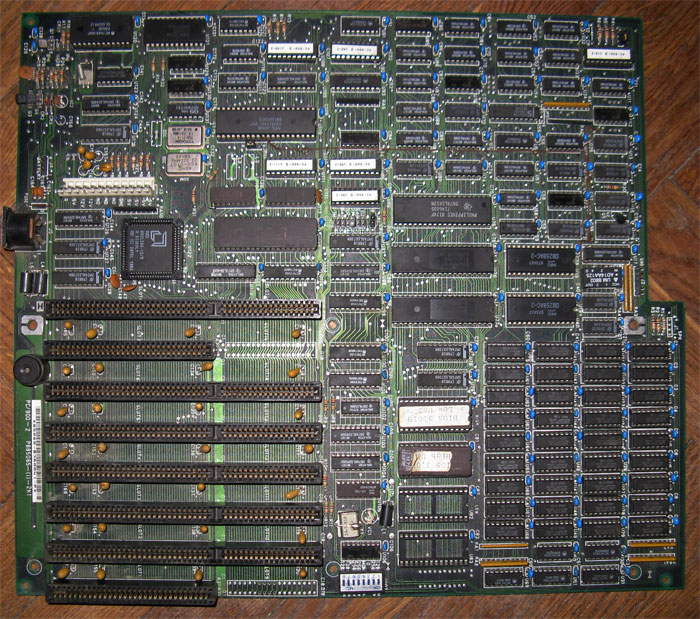

Дальше у нас материнские платы для процессоров 286. Все они стандартные, и по размерам подходят к стандартным AT-корпусам. Это самая старая плата под 286-е процессоры, которая у меня есть. Полностью из дочипсетной эпохи, всё собрано на отдельных микросхемах:
Далее на фотографии изображена стандартная материнская плата, процессор - квадратная микросхема в правом верхнем углу, около него прямоугольная "кроватка" для установки математического сопроцессора.

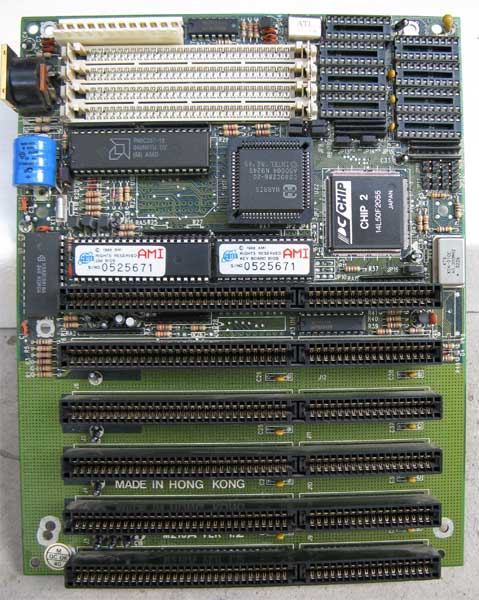

Следующая плата интересна тем, что она очень узкая, но при этом также подходит к стандартным корпусам... По ширине она занимает приблизительно 2/3 предыдущей платы, а по высоте они одинаковые. На плате расположен быстрый 286-й процессор на 20 МГц! И сопроцессор на 10 МГц.

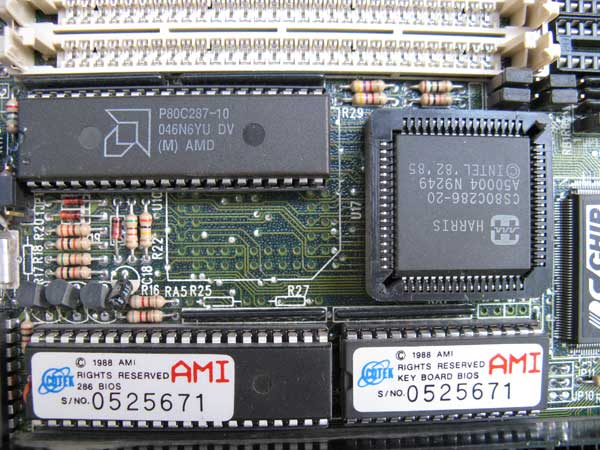

"Связка" процессор-сопроцессор и микросхемы БИОСа (основной БИОС и БИОС клавиатуры).

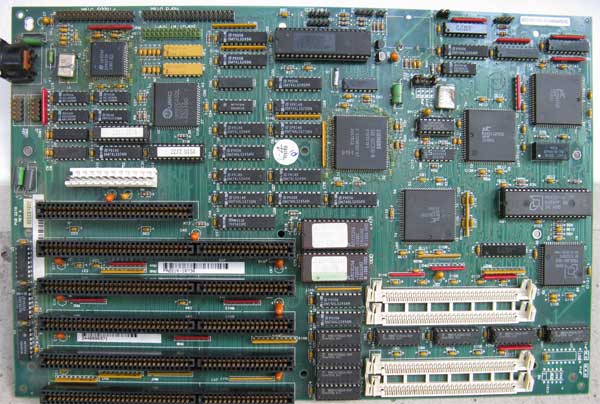

Ещё одна материнская плата под 286-й процессор, но она имеет на себе интегрированные COM и LPT-порты, а также IDE-интерфейс и интерфейс флоппика, также присутствует математический сопроцессор.

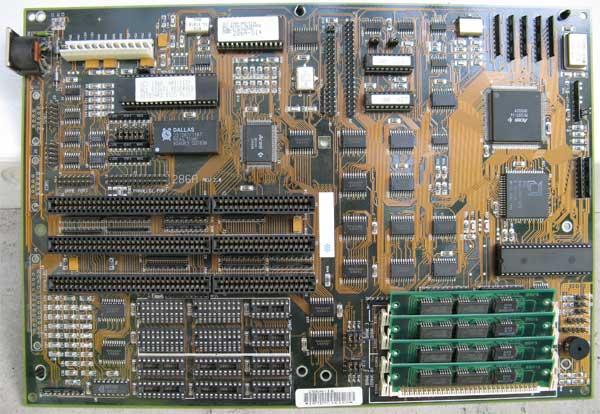

Эта материнская плата также стандартная по размерам, и имеет на себе интегрированные COM и LPT-порты, а также IDE-интерфейс и интерфейс флоппика, присутствует математический сопроцессор. Чипсет на плате фирмы "Acer", но слотов ISA в ней мало, всего 3.
|
